Схема 9. Подключение белой биполярной светодиодной ленты White-CDW с использованием CDW-контроллеров
Схема 9. Подключение белой биполярной светодиодной ленты White-CDW с использованием CDW-контроллеров
Схемы подключения

СХЕМЫ ДЛЯ РЕГУЛИРОВКИ ЯРКОСТИ И ЦВЕТОВОЙ ТЕМПЕРАТУРЫ

Схема 9.ПОДКЛЮЧЕНИЕ БЕЛОЙ БИПОЛЯРНОЙ СВЕТОДИОДНОЙ ЛЕНТЫ WHITE-CDW С ИСПОЛЬЗОВАНИЕМ CDW-КОНТРОЛЛЕРОВ

Вариант подключения подходит, если:

  • Требуется диммирование и изменение оттенка белого света;
  • Нет возможности проложить к ленте 3 провода, но 2 провода проложены или есть возможность их проложить;
  • Используется лента White-CDW, биполярная лента с возможностью изменения цветовой температуры.

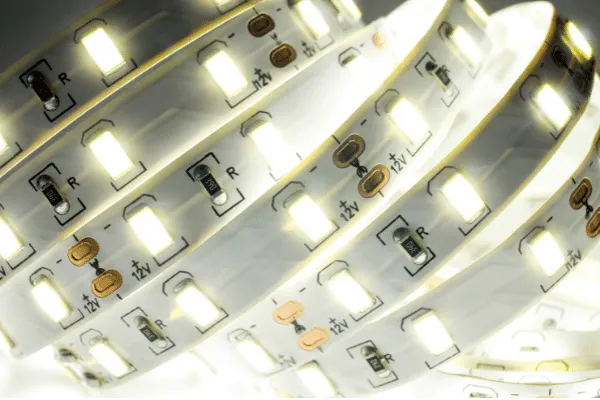

Лента White-CDW, как и лента MIX(CCT), формирует белый свет, оттенок которого можно изменять. Отличие заключается в том, что для подключения такой ленты используется не 3 провода, а 2, что позволяет экономить на проводах и упрощает монтаж оборудования. Выбор цветовой температуры в таких лентах производится с помощью изменения полярности питающего напряжения.


Подбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ:

Мощность блока питания (Вт) ≥ длина подключаемой ленты (м) × мощность ленты (Вт/м) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА:

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36, 48 В.

Если блок питания планируется размещать в жилом помещении, необходимо проверить, чтобы параметр «использование с устройствами ШИМ» соответствовал значению «для любых помещений».

Пример: требуется подключить 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ 4 м × 9.6 Вт/м × 1.25 = 48 Вт.
Необходимо использовать блок питания мощностью 50 Вт или более.

Подбор контроллера

Внимание! Для ленты White-CDW используются только специальные контроллеры для биполярной ленты. Стандартные MIX-контроллеры, а также усилители с биполярной лентой работать не будут.

РАСЧЕТ МОЩНОСТИ КОНТРОЛЛЕРА:

Мощность контроллера (Вт) ≥ длина ленты (м) × мощность ленты (Вт/м)

ВЫБОР ТИПА КОНТРОЛЛЕРА:

Выбрать контроллер, у которого:

  • Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
  • Соответствующие расчету выше параметры мощности.

Примечания:

Если мощность используемой ленты превышает 9.6 Вт/м, то ее необходимо устанавливать на алюминиевый профиль. Установка на профиль может быть либо рекомендуемой, либо обязательной. Информация об этом приведена в паспорте ленты.

Если на конечном отрезке ленты наблюдается снижение яркости, рекомендуется выполнить подключение ленты с двух сторон.
