Как подключить белую светодиодную ленту dim-to-warm c изменяемой цветовой температурой с использованием диммера?

Как подключить белую светодиодную ленту dim-to-warm c изменяемой цветовой температурой с использованием диммера?

Условия использования:

• Требуется диммирование с одновременным изменением цветовой температуры;
• Используется лента dim-to-warm, особенность которой — переход к более теплому свечению при снижении яркости.

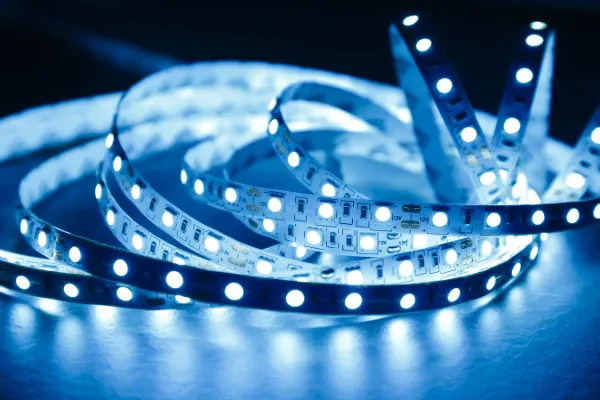

Светодиодная лента DIM-TO-WARM — это очень интересная и необычная лента. Ее поведение при диммировании близко к поведению привычных ламп накаливания: чем меньше яркость, тем более теплым становится свечение.

Подбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ

Мощность блока питания (Вт) ≥ длина подключаемой ленты (м) × мощность ленты (Вт/м) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36, 48 В.

Если блок питания планируется размещать в жилом помещении, необходимо проверить, чтобы параметр «использование с устройствами ШИМ» соответствовал значению «для любых помещений».

Пример: требуется подключить 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ 4 м × 9.6 Вт/м × 1.25 = 48 Вт.
Необходимо использовать блок питания мощностью 50 Вт или более.

Подбор диммера

В данной схеме мощность и максимальный ток нагрузки диммера не имеет значения, т. к. вся лента подключается к выходам усилителей. Такое подключение позволяет избежать разницы в свечении ленты, которая может появиться если подключать ленту и к выходу диммера, и к выходу усилителя.

ВЫБОР ТИПА ДИММЕРА

Выбрать диммер, у которого:

• Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
• Соответствующие расчету выше параметры мощности и тока нагрузки. Мощность диммера зависит от напряжения питания и может быть представлена несколькими числами. Например, у диммера с напряжением питания 12/24 В мощность может иметь значения 96/192 Вт. Это означает, что при напряжении 12 В максимальная мощность диммер 96 Вт, а при напряжении 24 В — 192 Вт.
• Количество каналов управления: 1 CH (1 канал).
• Соответствующий задаче тип / протокол управления (см. ТИПЫ/ПРОТОКОЛЫ УПРАВЛЕНИЯ).
