Как подключить несколько одноцветных светодиодных лент к одному блоку питания?

Схема подключения без управления освещением

Схемы подключения

ПОДКЛЮЧЕНИЕ НЕСКОЛЬКИХ ОДНОЦВЕТНЫХ СВЕТОДИОДНЫХ ЛЕНТ К ОДНОМУ БЛОКУ ПИТАНИЯ

Условия использования:

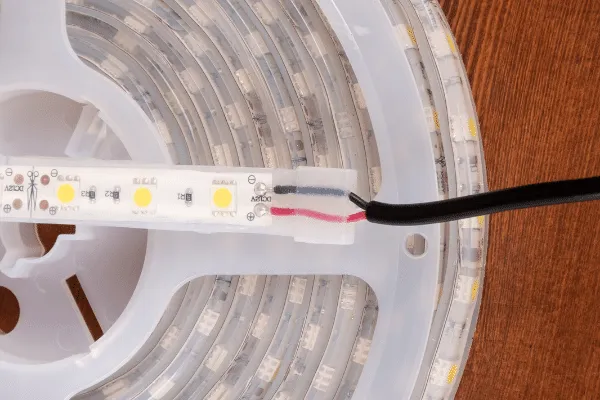

Используется несколько катушек ленты;
Есть возможность разместить один общий большой блок питания;
Есть возможность прокинуть кабель большого сечения для передачи напряжения 12/24 В;
Не требуется диммирование;
Используется лента белого свечения (неизменного) или лента с каким-либо одним цветом свечения (красный, синий и т. п.).

Подсоединять ленты из нескольких катушек друг за другом (последовательно) недопустимо, т. к. ток, необходимый для питания последующих лент, будет проходить через предыдущие ленты, что приведет к их перегреву и неравномерному свечению.

Напряжение питания необходимо подавать отдельно на каждую ленту, длина которой не превышает пяти метров

Схема подключения несколько катушек светодиодной ленты к блоку питания

Выбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ

Мощность блока питания (Вт) ≥ длина подключаемой ленты (м) × мощность ленты (Вт/м) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА:

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36 и 48 В.

Пример: требуется подключить 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ 4 м × 9.6 Вт/м × 1.25 = 48 Вт.
Необходимо использовать блок питания мощностью 50 Вт или более.

Примечания:

Если мощность используемой ленты превышает 9.6 Вт/м, то ее необходимо устанавливать на алюминиевый профиль. Установка на профиль может быть либо рекомендуемой, либо обязательной. Информация об этом приведена в паспорте ленты.

Если на конечном отрезке ленты наблюдается снижение яркости, рекомендуется выполнить подключение ленты с двух сторон.
