Схема 15. Подключение RGB и двух белых светодиодных лент с использованием RGBW-MIX-контроллеров
Схема 15. Подключение RGB и двух белых светодиодных лент с использованием RGBW-MIX-контроллеров
Схемы подключения

СХЕМЫ ДЛЯ РЕГУЛИРОВКИ ЯРКОСТИ, УПРАВЛЕНИЯ ЦВЕТОМ И ЦВЕТОВОЙ ТЕМПЕРАТУРОЙ

Схема 15.ПОДКЛЮЧЕНИЕ RGB И ДВУХ БЕЛЫХ СВЕТОДИОДНЫХ ЛЕНТ С ИСПОЛЬЗОВАНИЕМ RGBW-MIX-КОНТРОЛЛЕРОВ

Вариант подключения подходит, если:

  • Требуется и освещение качественным белым светом c изменением цветовой температуры, и цветная подсветка с изменением цвета свечения;
  • Используется 3 светодиодных ленты: RGB и две с белым цветом свечения (с теплым и холодным свечением).

Иногда при решении различных задач освещения удобно использовать отдельные светодиодные ленты. Это может потребоваться, если предстоит использовать ленты с конкретной мощностью или с конкретной цветовой температурой. Например, на лентах RGB-MIX обычно устанавливаются теплые белые и холодные белые светодиоды, а будут использоваться не теплые, а супер теплые или не холодные, а дневные.

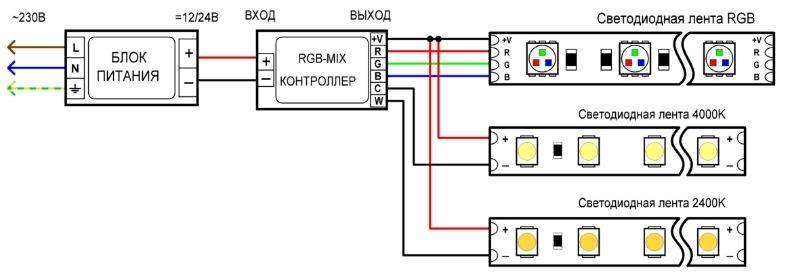

В этом случае подключение выполняется по следующей схеме.


Подбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ:

Мощность блока питания (Вт) ≥ (длина ленты 1 (м) × мощность ленты 1 (Вт/м) + длина ленты 2 (м) × мощность ленты 2 (Вт/м) + длина ленты 3 (м) × мощность ленты 3(Вт/м)) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА:

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36, 48 В.

Если блок питания планируется размещать в жилом помещении, необходимо проверить, чтобы параметр «использование с устройствами ШИМ» соответствовал значению «для любых помещений».

Пример: требуется подключить 4 м ленты мощностью 14.4 и 2 отрезка по 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ (4 м × 14.4 Вт/м + 4 м × 9.6 Вт/м + 4 м × 9.6 Вт/м) × 1.25 = 168 Вт.
Необходимо использовать блок питания мощностью 180 Вт или более.

Подбор контроллера (5-канального диммера)

РАСЧЕТ МОЩНОСТИ КОНТРОЛЛЕРА:

Поскольку в данной схеме мощность по каналам может распределяться неравномерно, при выборе контроллера лучше ориентироваться на ток нагрузки, который обычно указывается для каждого канала (см. следующий пункт).

РАСЧЕТ ТОКА НАГРУЗКИ КОНТРОЛЛЕРА НА КАНАЛ:

Ток потребления 1 канала ленты (А) = мощность 1 канала ленты (Вт) / 5 / напряжение питания ленты (В)

ВЫБОР ТИПА КОНТРОЛЛЕРА:

Выбрать контроллер, у которого:

  • Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
  • Соответствующие расчету выше параметры тока нагрузки. Максимальный ток нагрузки контроллера обычно обозначен несколькими цифрами, например, 5×4 А. Это означает, что контроллер имеет 5 каналов по 4 А. Максимальный ток нагрузки любого из каналов контроллера должен превышать ток потребления ленты, подключаемой к этому каналу. Ток, потребляемый лентой по одному каналу, можно рассчитать исходя из мощности одного канала ленты, которая в этом случае указывается в инструкции на ленту.
  • Количество каналов управления: 5 CH (5 каналов RGBW).
  • Соответствующий задаче тип/протокол управления (см. ТИПЫ/ПРОТОКОЛЫ УПРАВЛЕНИЯ).

Примечания:

Если мощность используемой ленты превышает 9.6 Вт/м, то ее необходимо устанавливать на алюминиевый профиль. Установка на профиль может быть либо рекомендуемой, либо обязательной. Информация об этом приведена в паспорте ленты.

Если на конечном отрезке ленты наблюдается искажение цвета, рекомендуется выполнить подключение ленты с двух сторон.
