Условия использования схемы:

• Требуется цветная подсветка с изменением цвета и яркости свечения;
• Используется лента RGB.

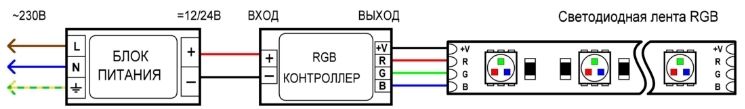

На светодиодной ленте RGB установлены светодиоды с тремя кристаллами разного цвета свечения: красный (R), зеленый (G) и синий (B). В результате смешивания контроллером этих трех цветов в разных пропорциях можно получить практически любой цвет свечения. RGB-лента подключается четырьмя проводами: один провод — общий «плюс», остальные три провода — три канала соответствующего цвета (красный, зеленый и синий).

Подбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ

Мощность блока питания (Вт) ≥ длина подключаемой ленты (м) × мощность ленты (Вт/м) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА:

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36, 48 В.

Если блок питания планируется размещать в жилом помещении, необходимо проверить, чтобы параметр «использование с устройствами ШИМ» соответствовал значению «для любых помещений».

Пример: требуется подключить 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ 4 м × 9.6 Вт/м × 1.25 = 48 Вт.
Необходимо использовать блок питания мощностью 50 Вт или более.

Подбор контроллера (3-канального диммера)

РАСЧЕТ МОЩНОСТИ КОНТРОЛЛЕРА:

Мощность контроллера (Вт) ≥ длина ленты (м) × мощность ленты (Вт/м)

РАСЧЕТ ТОКА НАГРУЗКИ КОНТРОЛЛЕРА:

Для ленты RGB обычно все три канала имеют одинаковую мощность и одинаковый потребляемый ток. Если ток не указан в паспорте, его можно вычислить по формуле

Ток потребления 1 канала контроллера (А) = (длина ленты (м) × мощность ленты (Вт/м)) / 3 / напряжение питания ленты (В)

ВЫБОР ТИПА КОНТРОЛЛЕРА

Выбрать контроллер, у которого:

• Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
• Соответствующие расчету выше параметры мощности и тока нагрузки. Мощность контроллера зависит от напряжения питания и может быть представлена несколькими числами. Например, у контроллера с напряжением питания 12/24 В мощность может иметь значения 180/360 Вт. Это означает, что при напряжении 12 В максимальная мощность контроллера составляет 180 Вт, а при напряжении 24 В — 360 Вт. Максимальный ток нагрузки контроллера обычно обозначен несколькими цифрами, например, 3×5 А. Это означает, что контроллер имеет 3 канала по 5 А.
• Количество каналов управления: 3 CH (3 канала RGB).
• Соответствующий задаче тип / протокол управления (см. ТИПЫ/ПРОТОКОЛЫ УПРАВЛЕНИЯ).
