Инструкция к программе LEDbuild

Инструкция

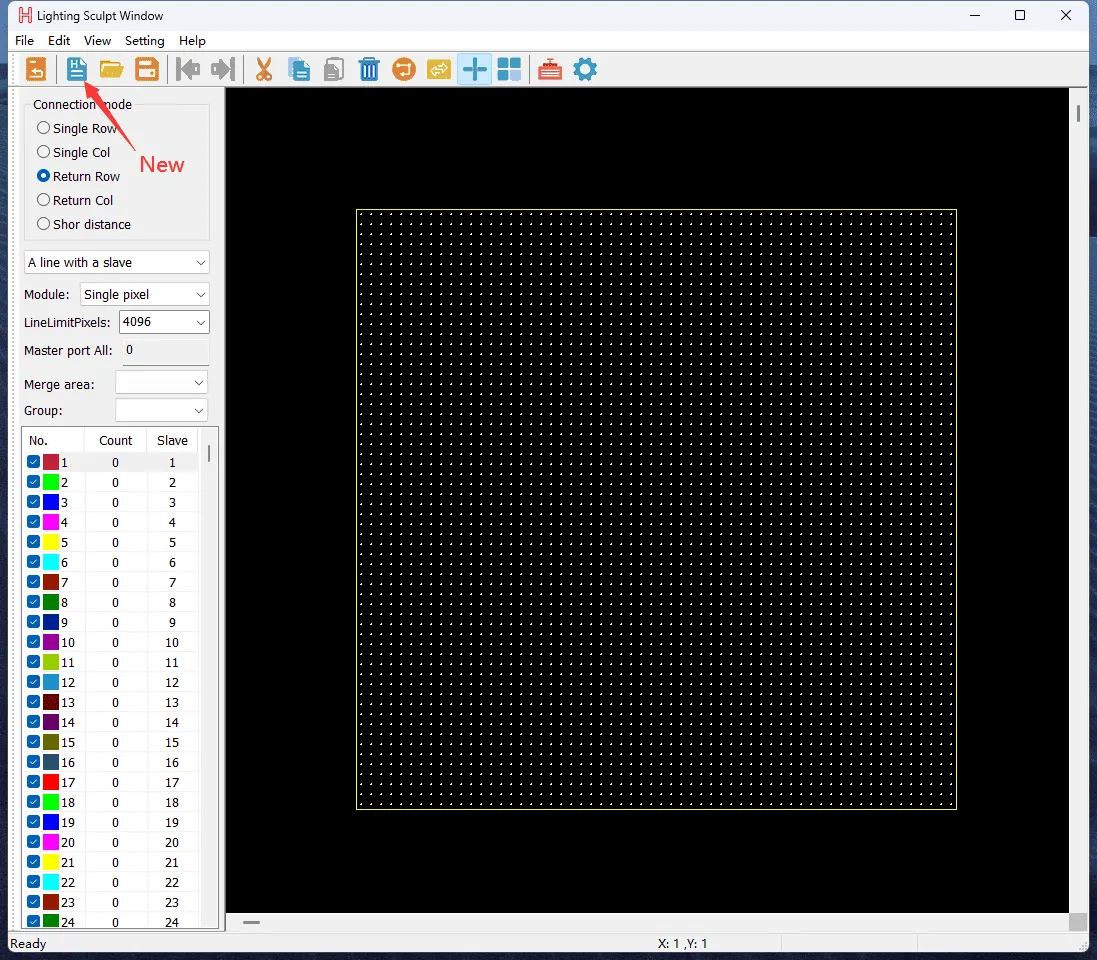

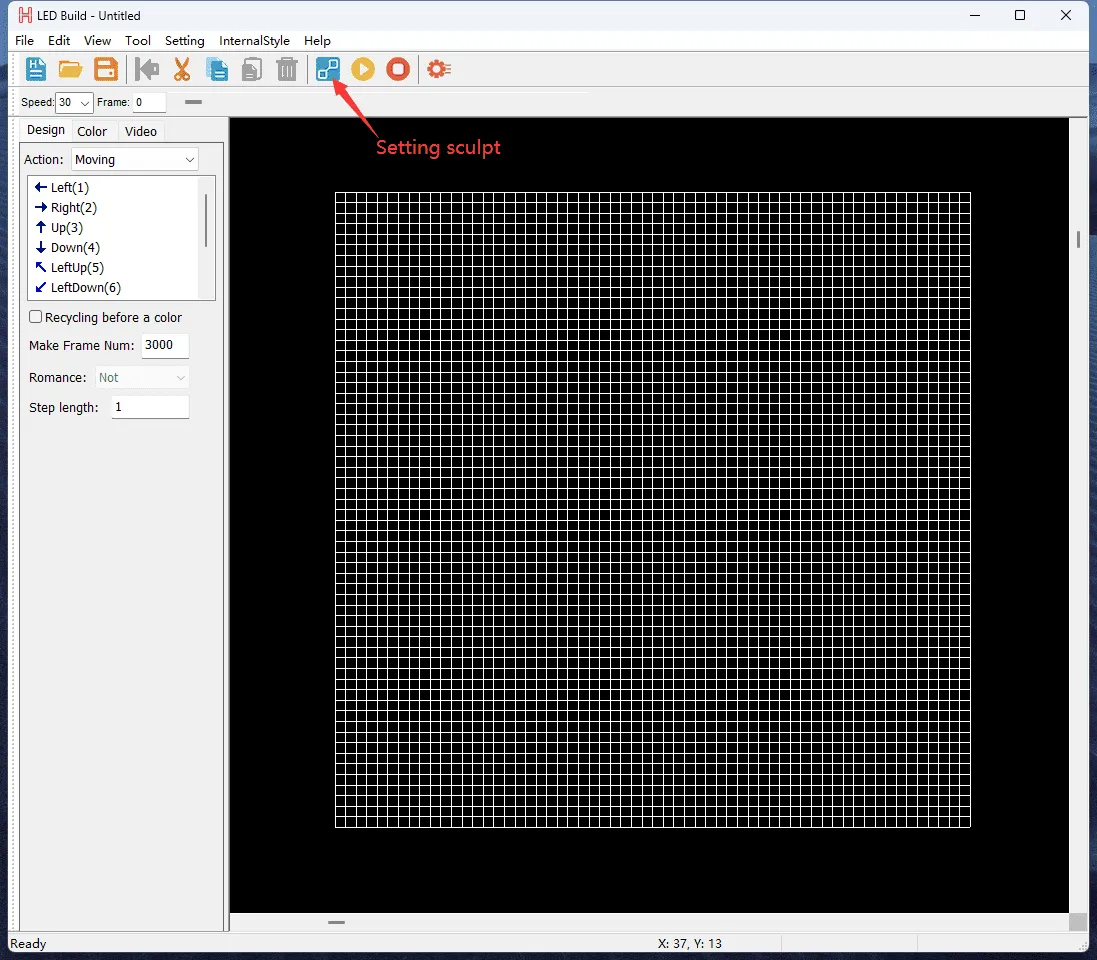

Это для установки размера холста, который можно изменить позже (при необходимости). Холст используется для добавления на него пикселей

Перед добавлением пикселей на холст, вам нужно выбрать, на каком порту добавлять пиксели, сколько линий с контроллером и какой лимит пикселей у каждого порта.

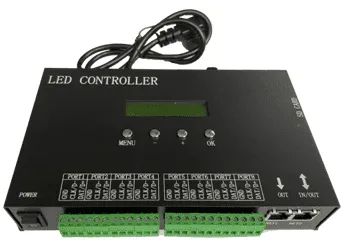

Определяем сколько портов есть у контроллера:

Четыре линии с контроллером (контроллер имеет 4 порта).

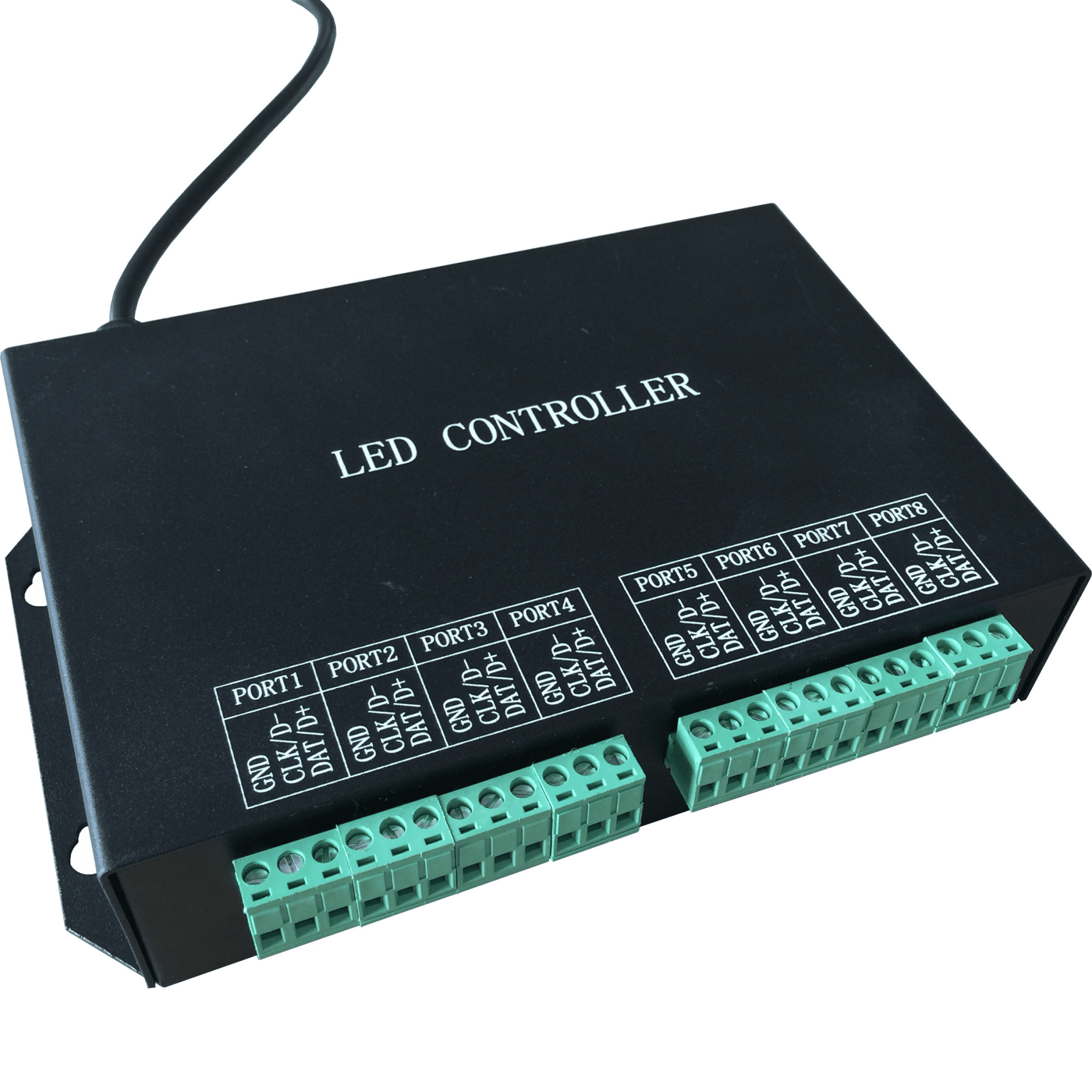

Восемь линий с контроллером (контроллер имеет 8 портов).

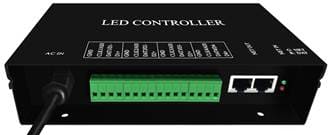

Линия с ведомым устройством

Восемь линий с ведомым устройством

В этом примере мы выбираем восемь линий с ведомым устройством.

Затем установите ограничение пикселей для каждого порта.

Обычно мы выбираем 1024

Это потому, что фактический предел пикселей для каждого порта каждого контроллера составляет 1024.

Затем выберите, на какой порт добавить пиксели.

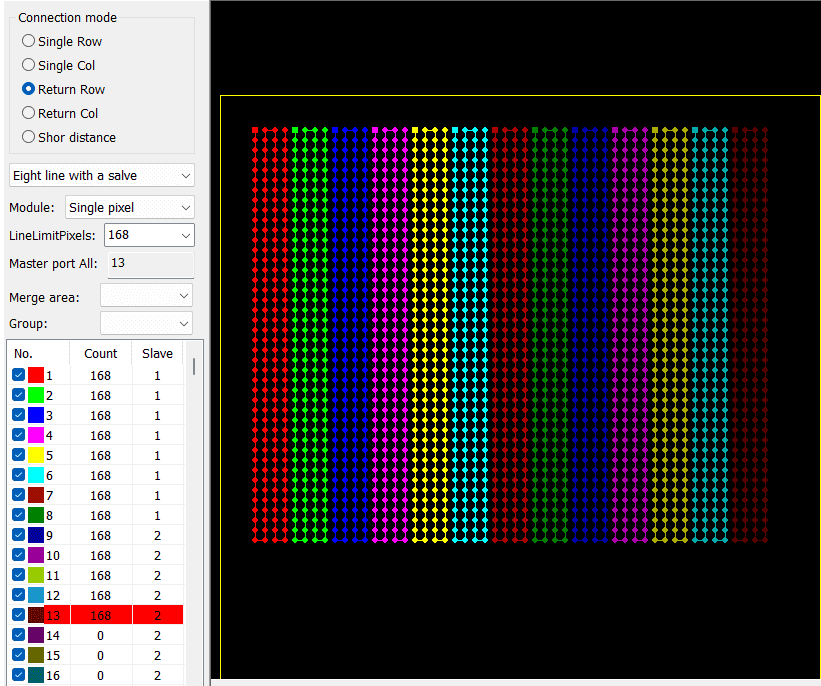

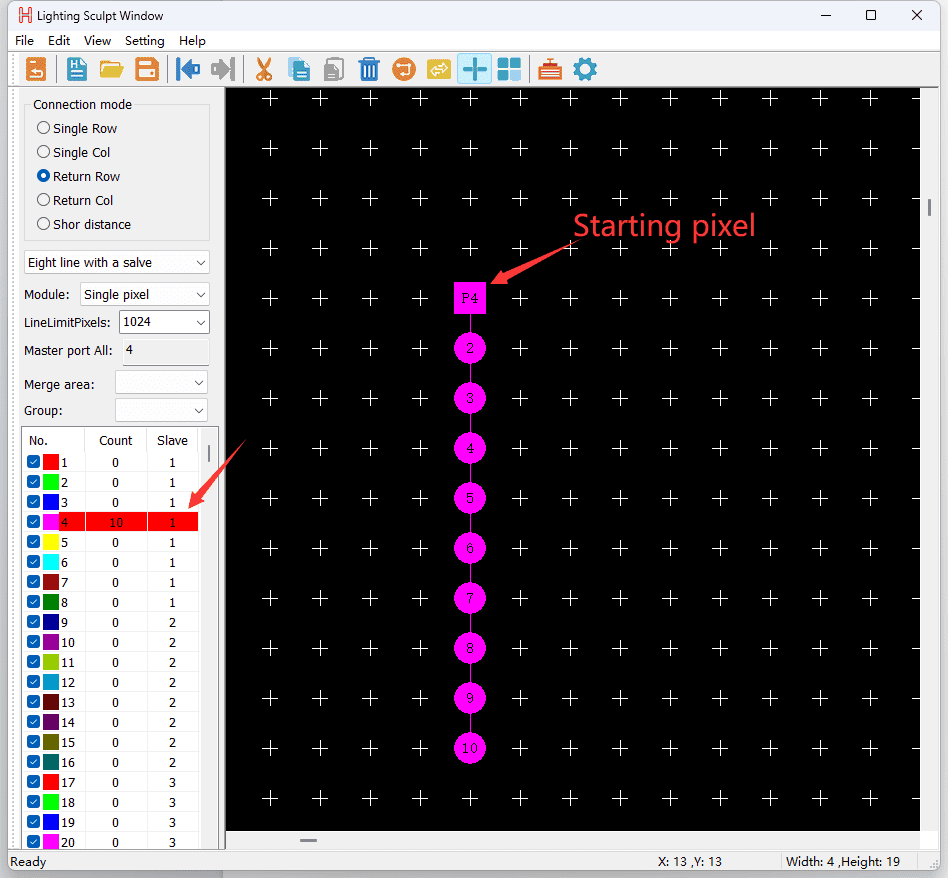

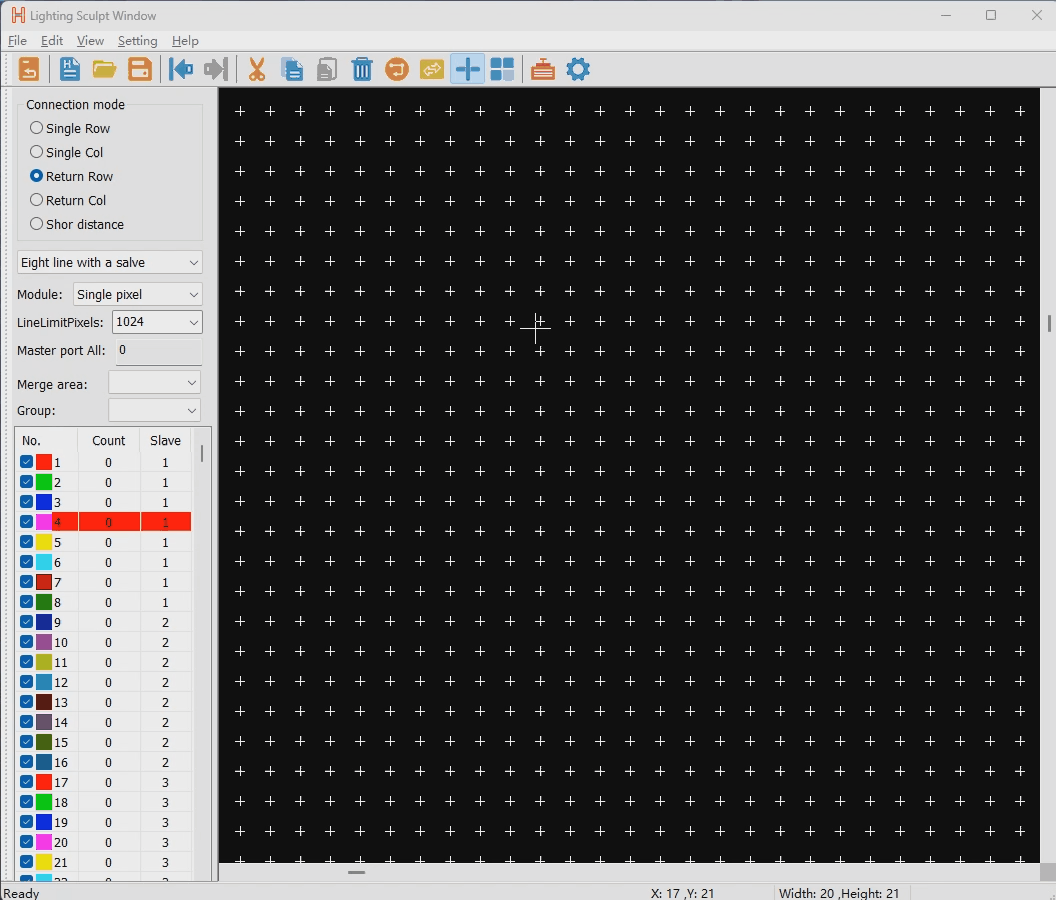

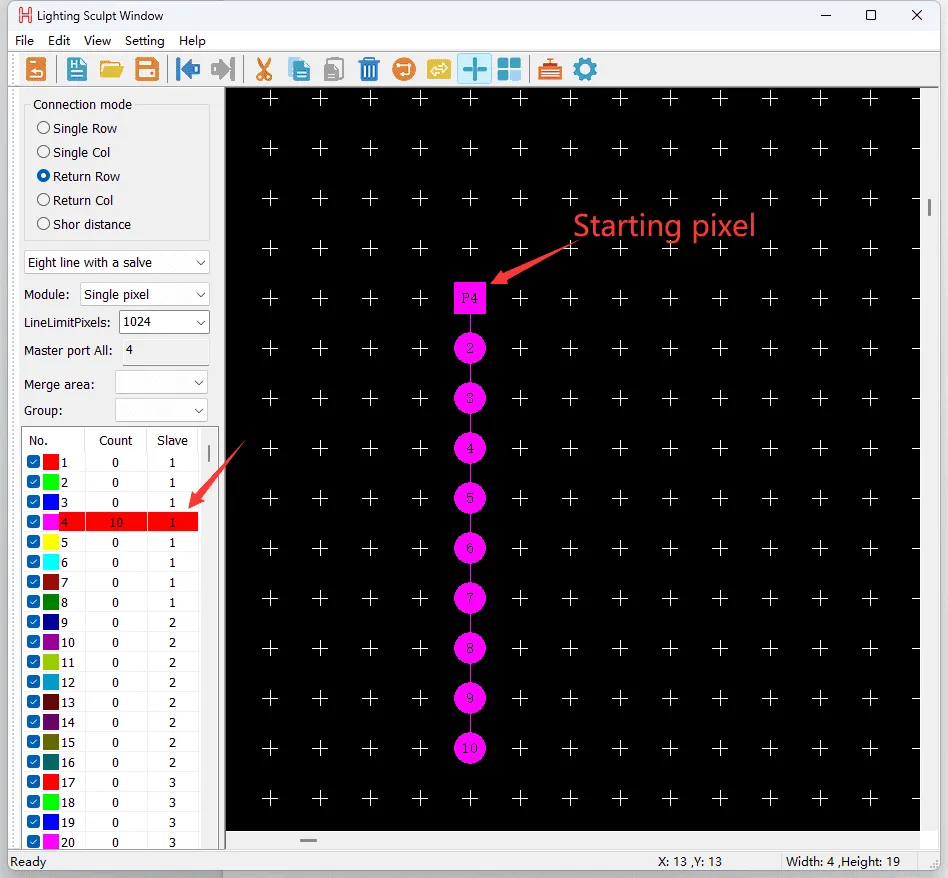

Номер слева обозначает номер порта, "count" означает количество пикселей на этом порту, "slave" означает номер контроллера. Нажатие на номер 1 означает добавление пикселя на первый порт первого контроллера. Нажатие на номер 13 означает добавление пикселей на 5-й порт второго контроллера (восьмая линия с подчиненным).

Нажатие на номер 18 означает добавление пикселей на второй порт третьего контроллера и так далее.

Теперь вернемся к тому, как добавлять пиксели на порт. Убедитесь, что выбрано "Добавить" на панели инструментов.

Удерживайте среднюю кнопку мыши, чтобы перемещать холст. Прокручивайте вверх для увеличения масштаба, вниз для уменьшения. Левый клик добавляет один пиксель. Добавьте один пиксель, затем щелкните правой кнопкой мыши, чтобы добавить больше пикселей как на видео ниже.

Существуют более простые способы добавления множества пикселей одновременно.

Один из способов - удерживайте левую кнопку мыши, нарисуйте прямоугольник, затем отпустите.

Например, если вы знаете, что к каждому порту подключено, скажем, 50 пикселей, ознакомьтесь с видео ниже.

Есть еще один способ: сначала выберите метод подключения, например, "Return Row", затем нажмите клавишу "Ctrl" на клавиатуре, затем нарисуйте прямоугольник (размер не имеет значения) на холсте, введите ширину и высоту.

Есть еще несколько опций, которые вам могут понадобиться при добавлении пикселей в реальном проекте.

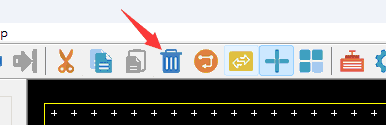

Удаление

Операция проста: вы просто выбираете прямоугольником пиксели, которые хотите удалить.

Передача

Используется для соединения пикселей одного порта с другим портом.

Отмена

Совет: вы можете нажать "Ctrl+Z", чтобы отменить действие, вместо того чтобы нажимать "Отменить".

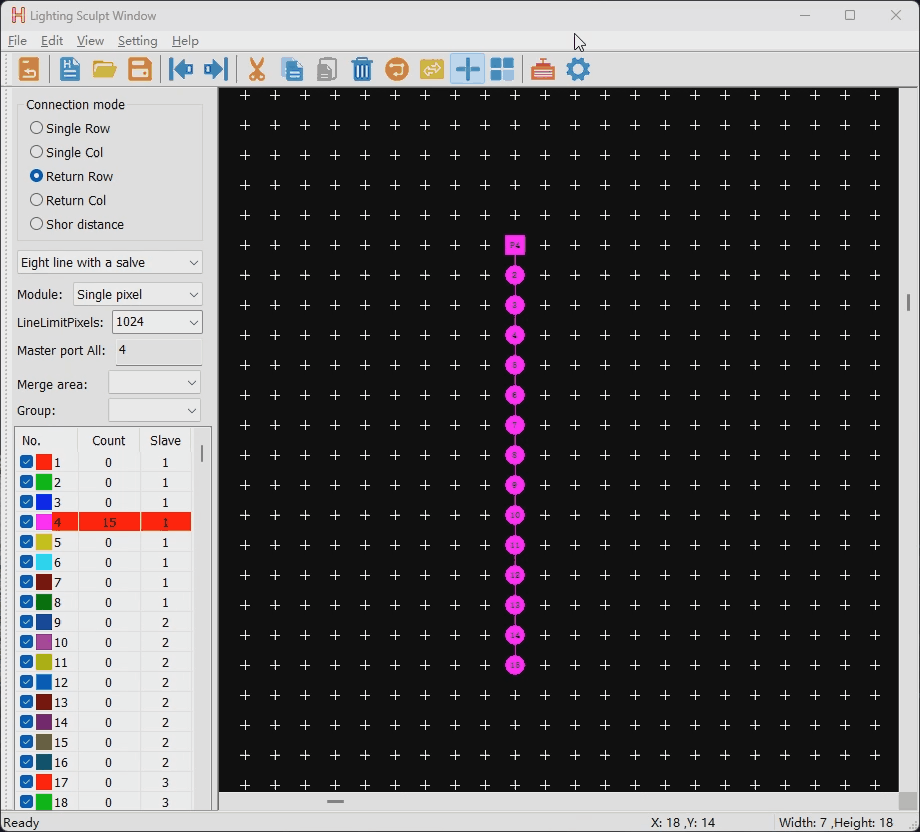

Для разворота начального и конечного пикселей.

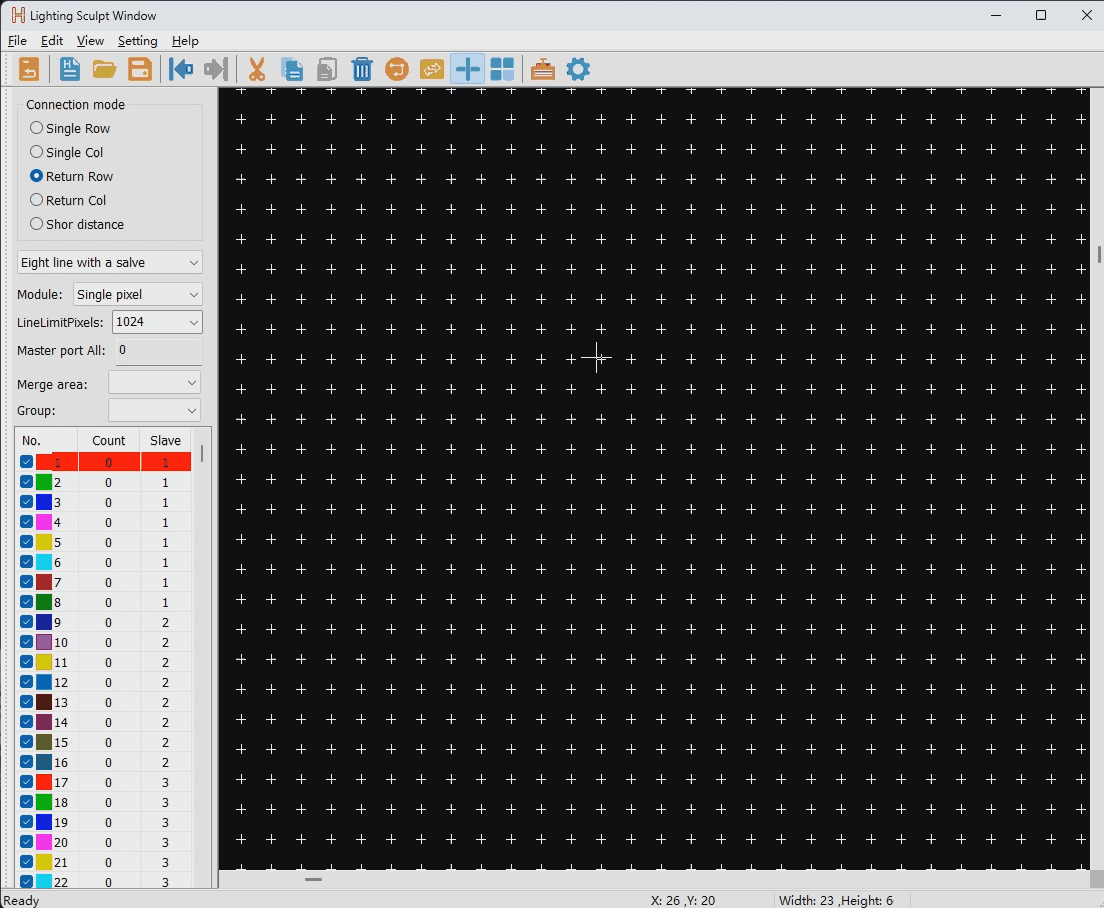

Вырезать и вставить, копировать и вставить

Совет:

1. Вы также можете использовать сочетания клавиш "Ctrl+C", "Ctrl+X", "Ctrl+V".
2. Вы всегда можете щелкнуть правой кнопкой мыши, чтобы отменить текущую операцию и вернуться к добавлению пикселей. Иконка в виде креста.

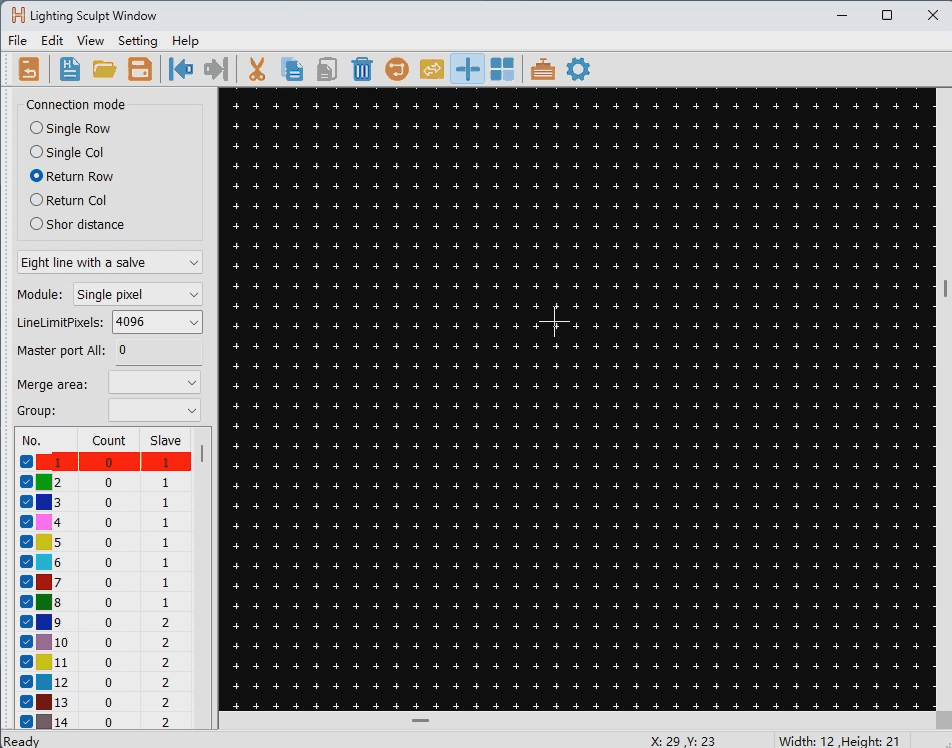

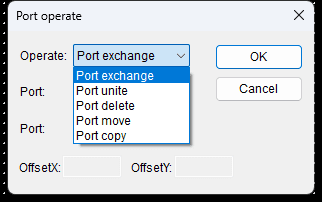

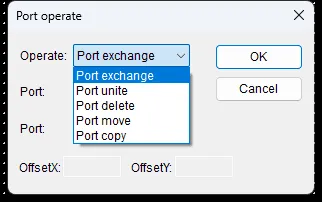

Операции с портом

Пожалуйста, посмотрите видео ниже.

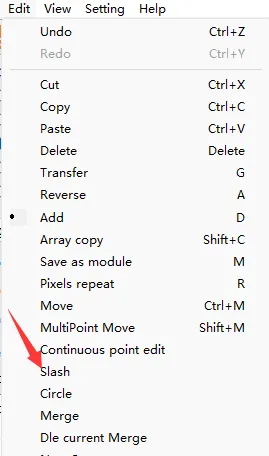

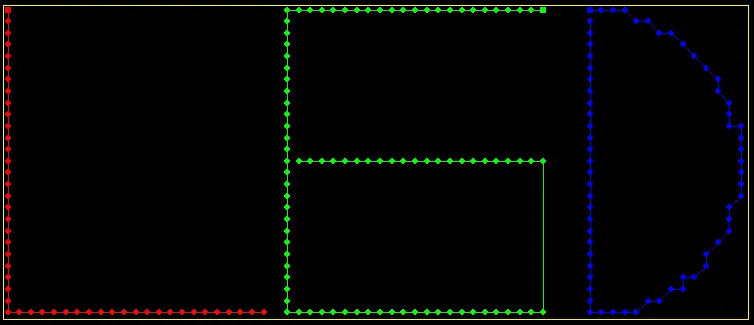

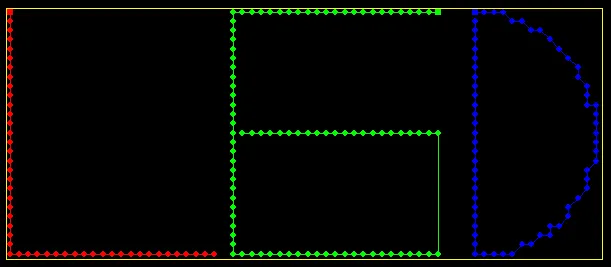

В реальных проектах вам часто придется создавать неправильные формы, такие как круг, кривая, наклон.

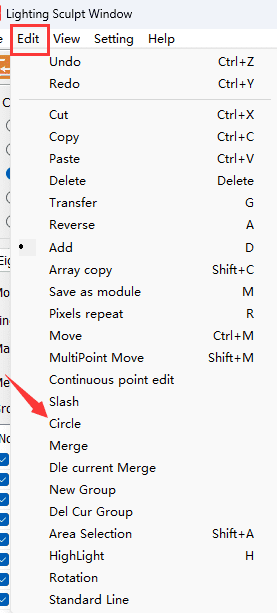

Добавление круга (или эллипса)

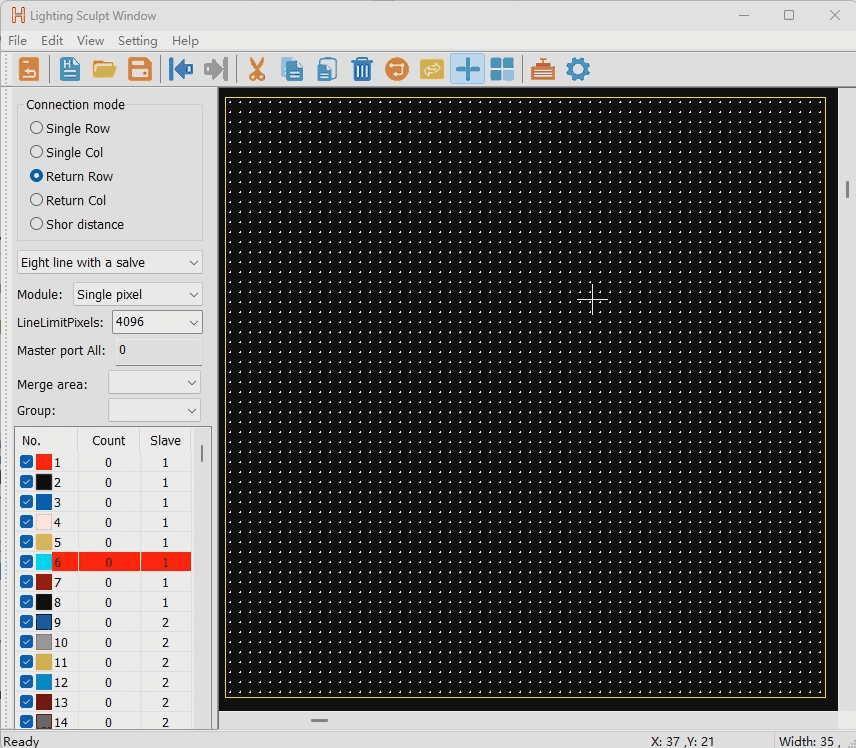

Наклон

Дополнительные навыки

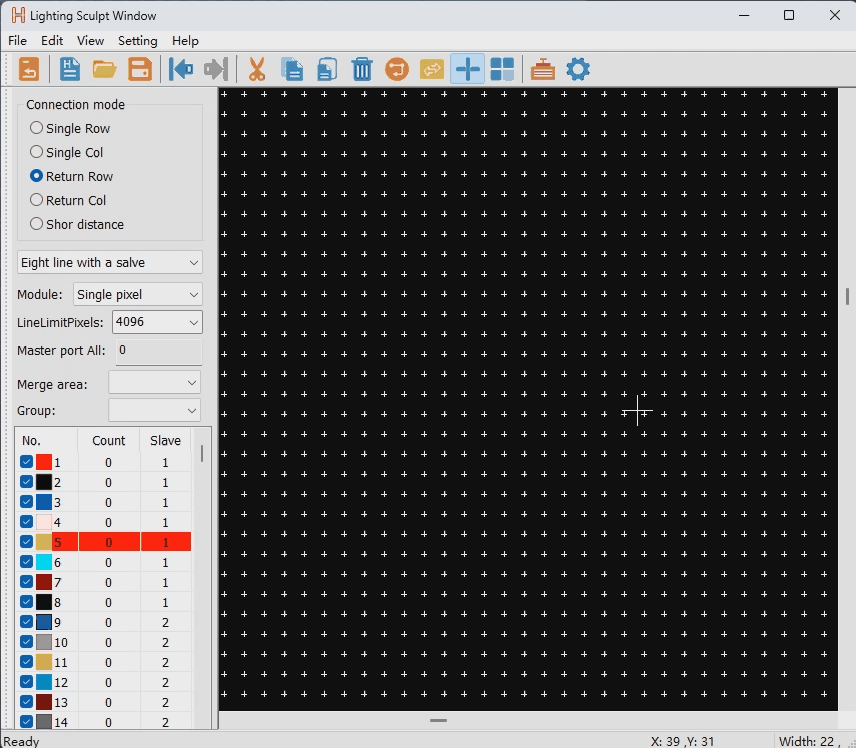

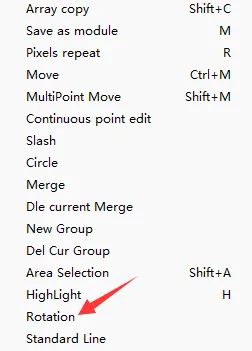

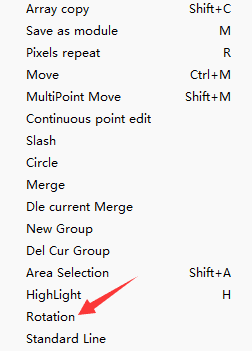

Вращение пикселей

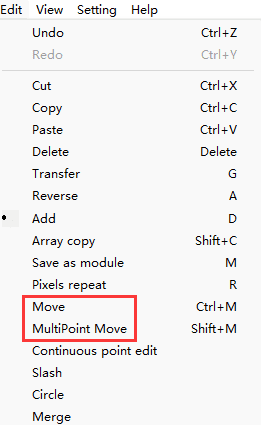

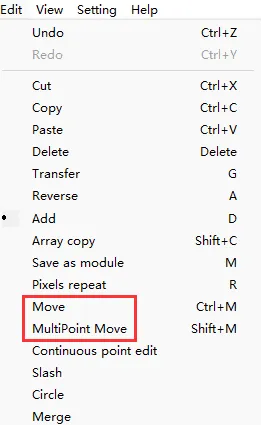

Перемещение одного пикселя или нескольких пикселей

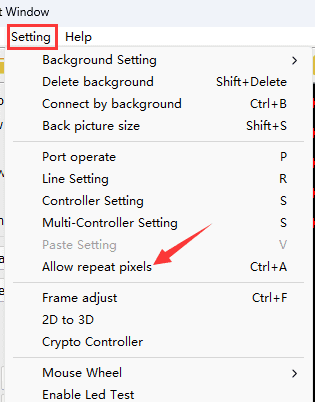

Повтор пикселя

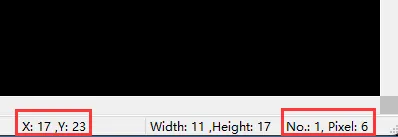

Совет: При перемещении мыши вы можете видеть координаты мыши, номер порта и номер пикселя

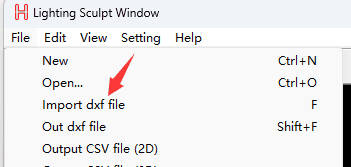

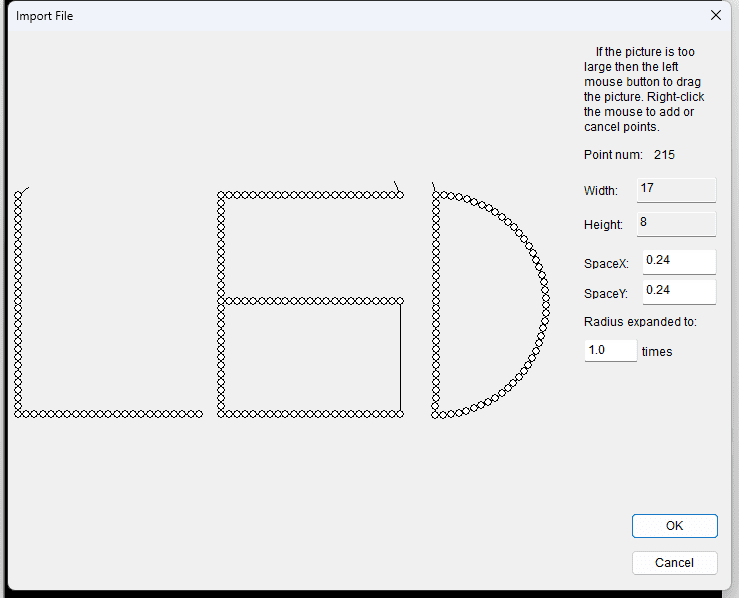

Импорт файла DXF Вы можете импортировать файл DXF из AutoCad, Adobe Illustrator или другого программного обеспечения

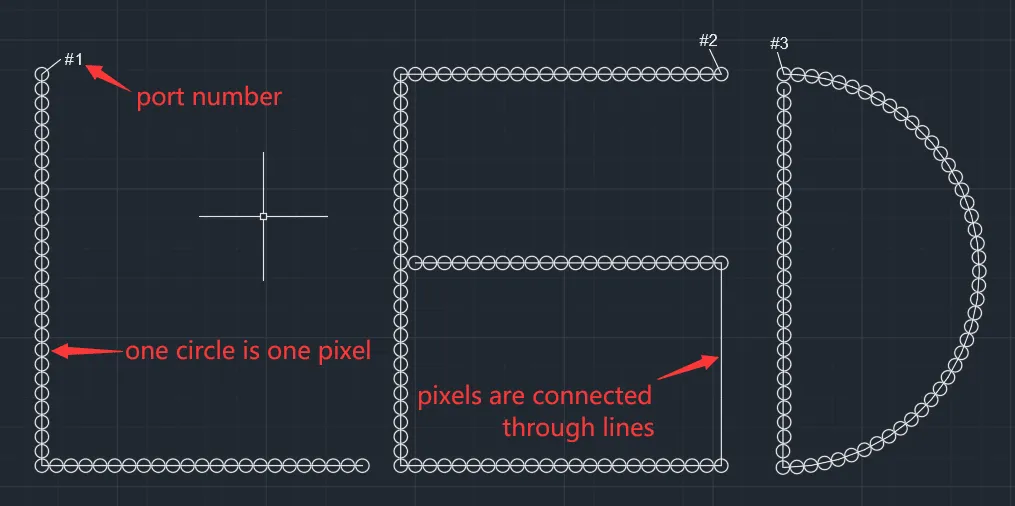

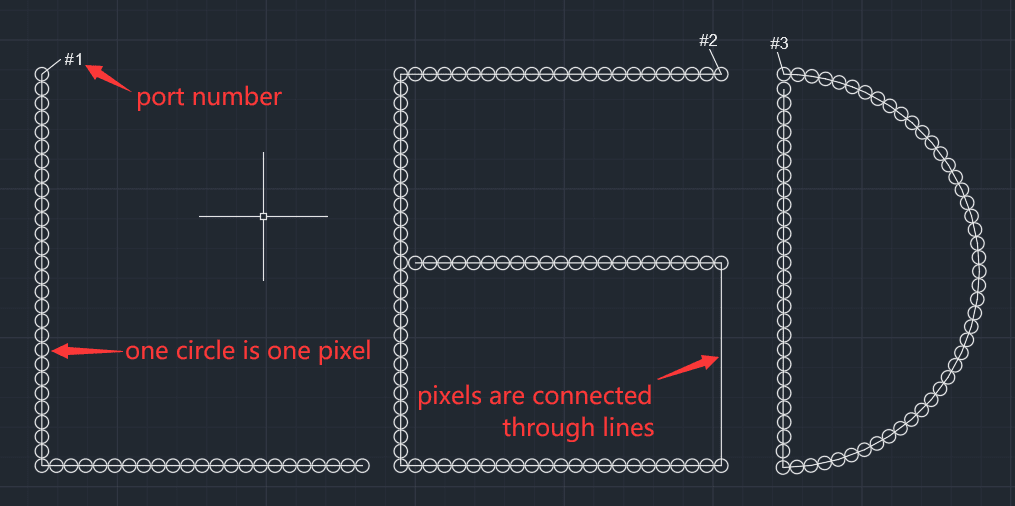

В AutoCad Примечание: номер порта должен указываться на первом круге

В LED Build

Пространство X: чем больше оно, тем меньше становится пространство пикселей X Пространство Y: чем больше оно, тем меньше становится пространство пикселей Y

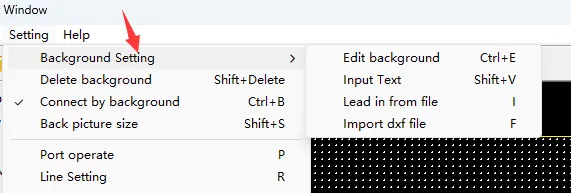

Настройка фона

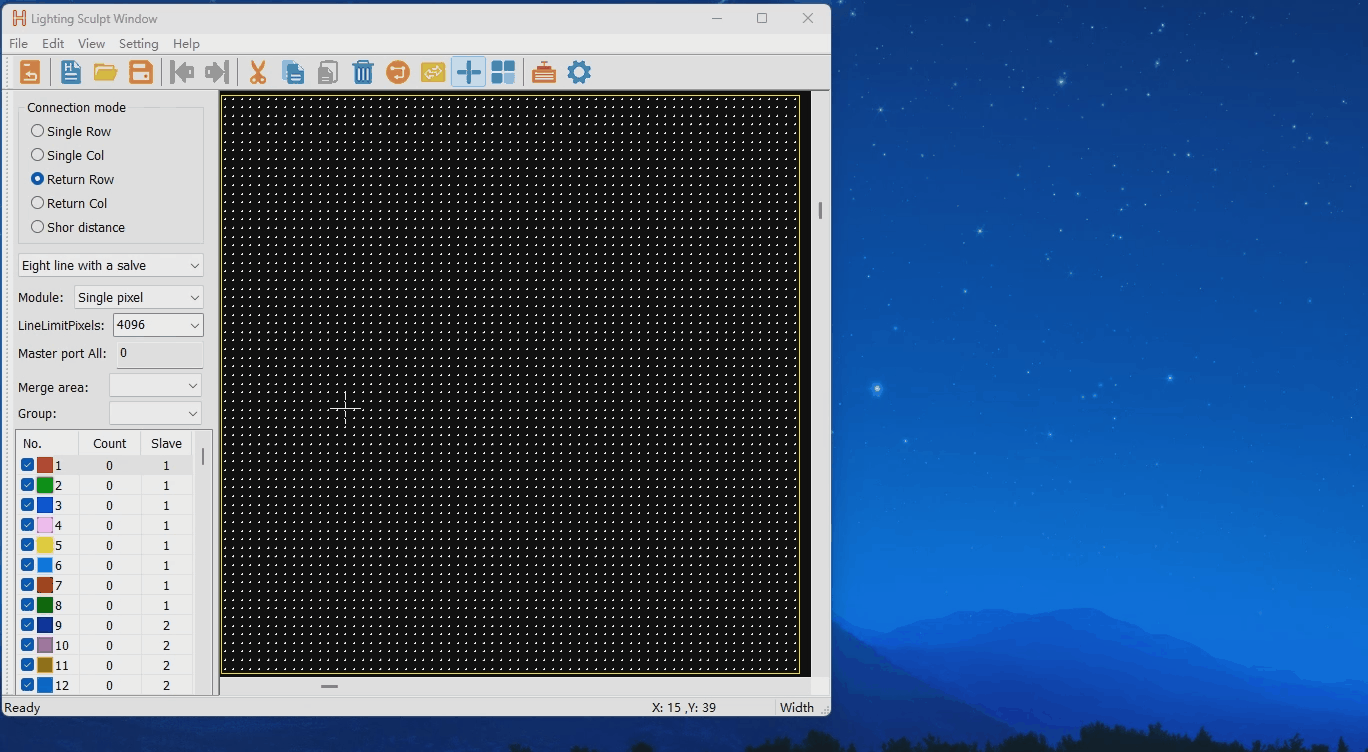

Редактирование фона

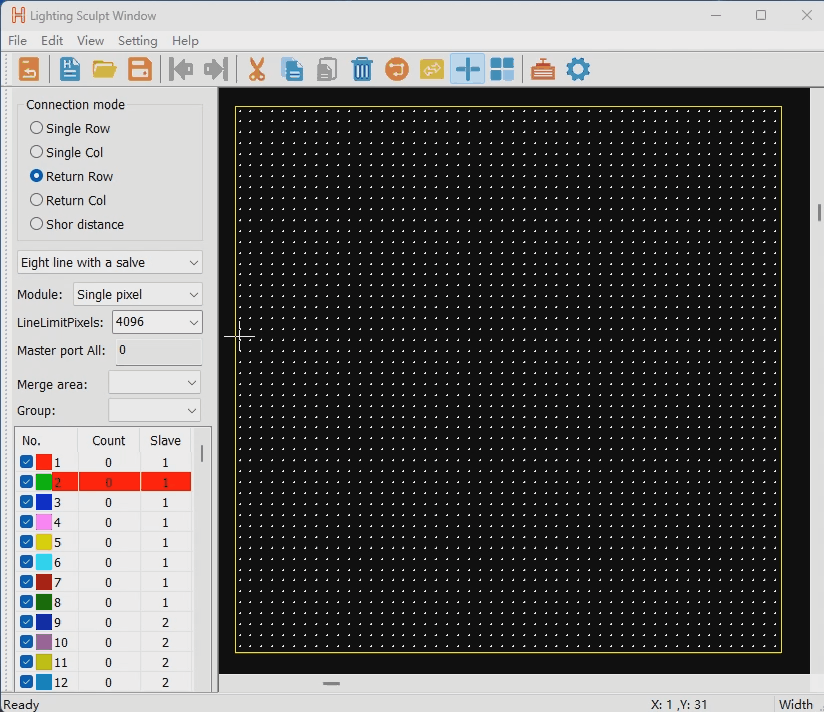

Ввод текста

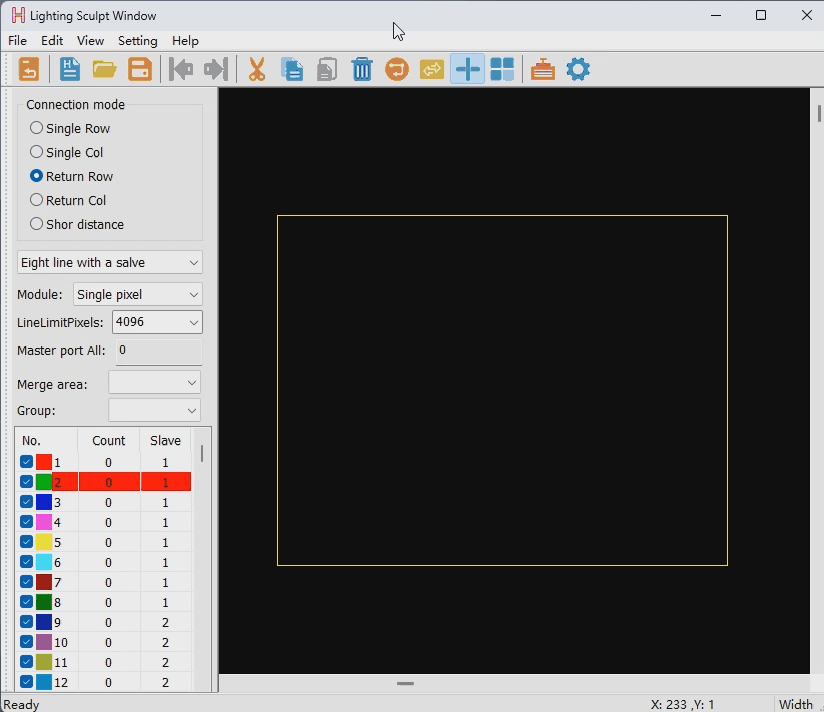

Импорт из файла

И, наконец, для некоторых простых проектов есть простой способ создания карты

.

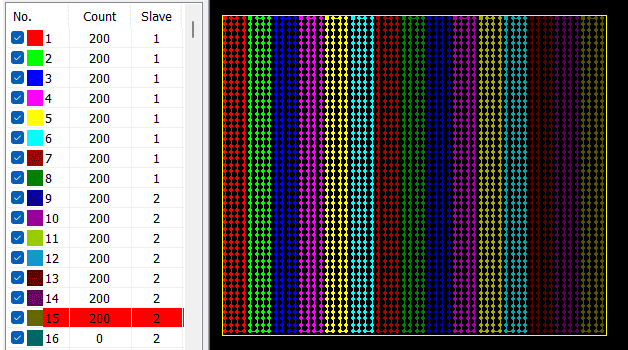

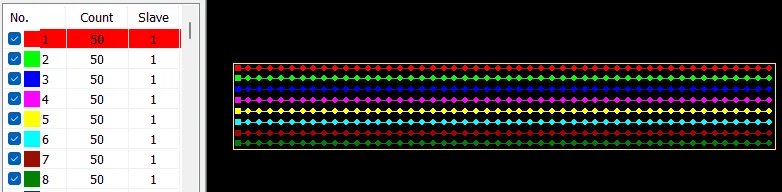

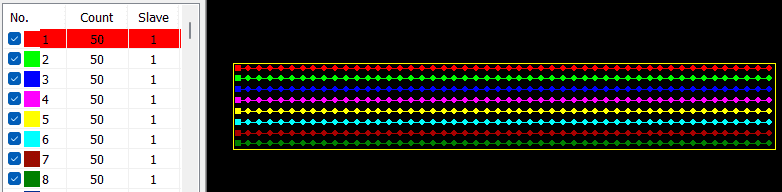

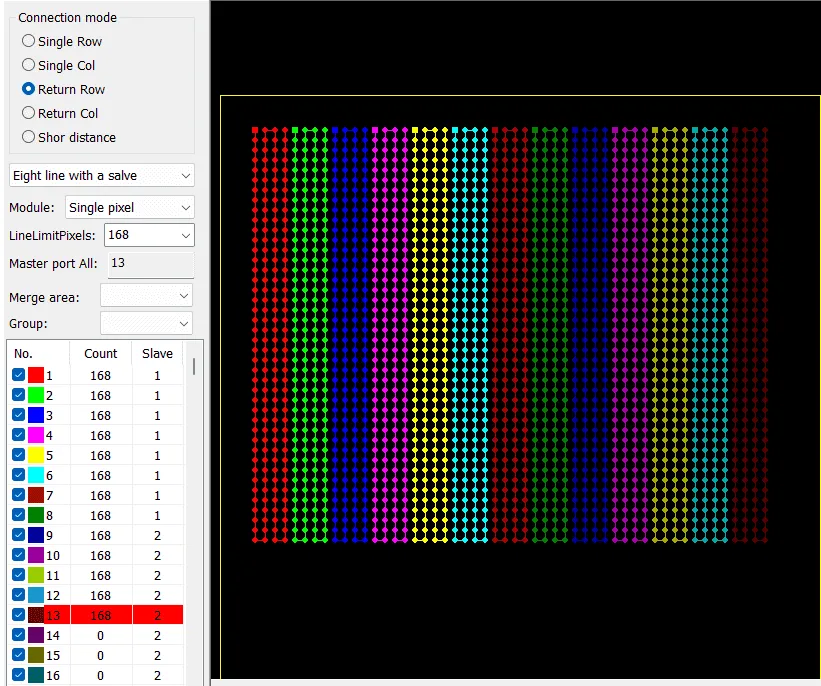

Например, у вас есть 2 контроллера со служебными портами восемь (H801RC) или 2 автономных контроллера со служебными портами восемь (H807SA), каждый порт подключает 400 пикселей, и пиксели располагаются в прямой линии.

Смотрите видео ниже.

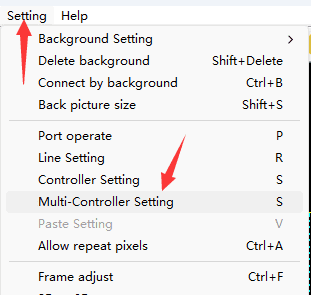

Когда вы завершите создание карты, переходите к "Настройке контроллера"
Примечание:

Должны быть добавлены пиксели на карте.

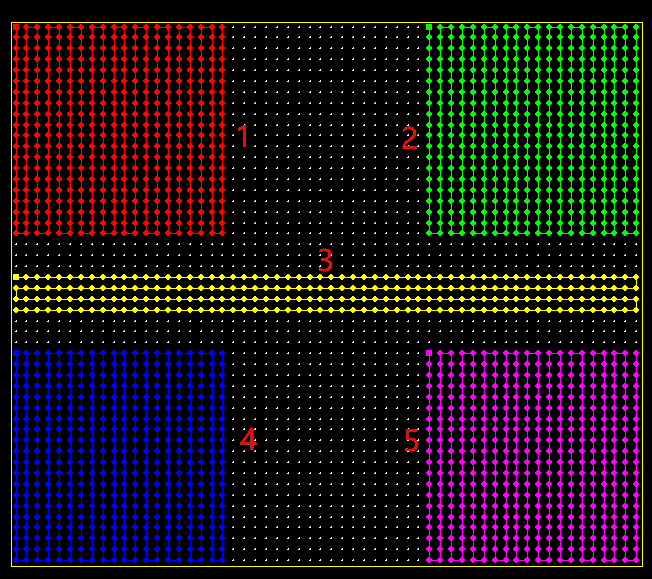

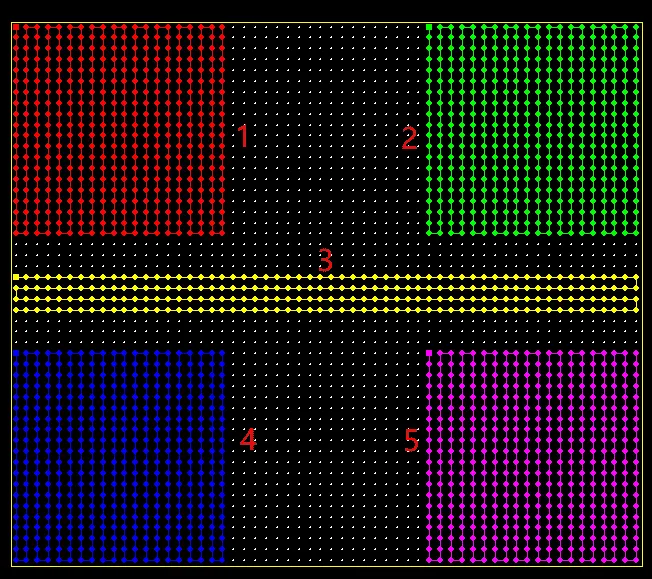

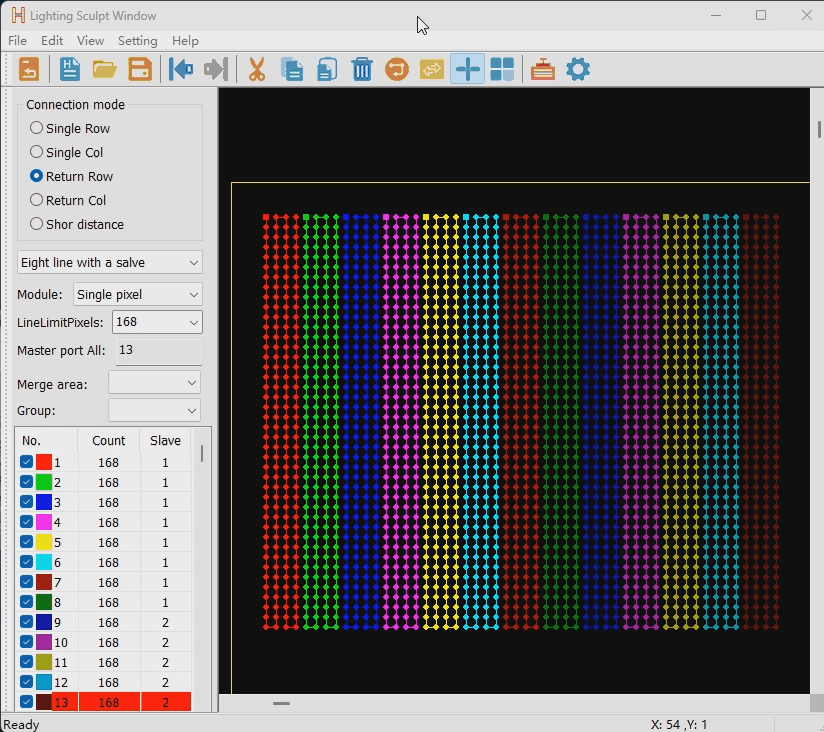

Например, вы нарисовали карту, как показано ниже:

Исходя из карты выше, мы видим, что есть 2 контроллера (контроллер с восемью портами)

Пожалуйста, посмотрите видео ниже

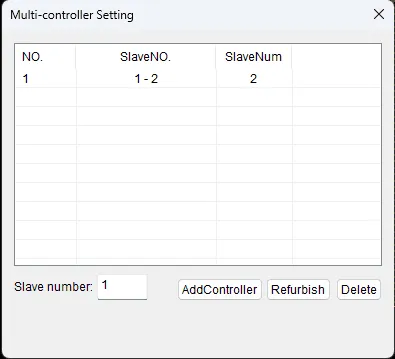

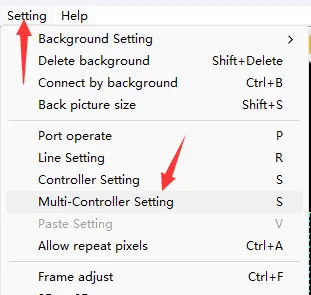

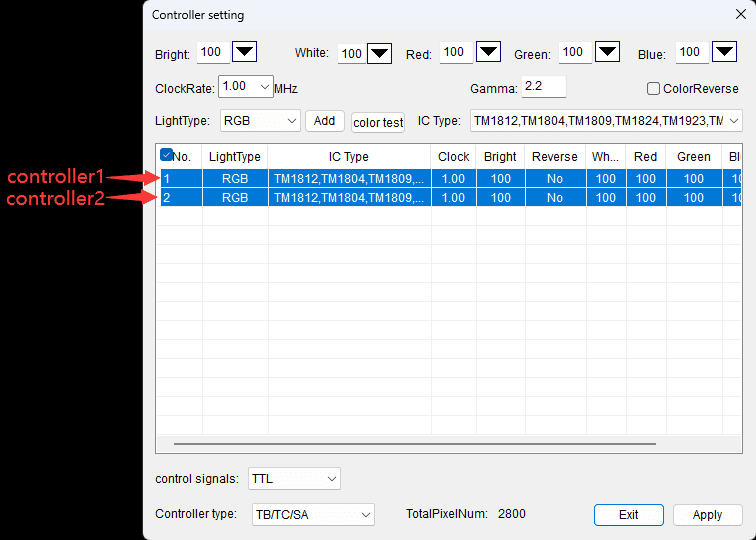

Вы можете задавать параметры по-разному для 2 контроллеров

Смотрите видео ниже

Сигналы управления

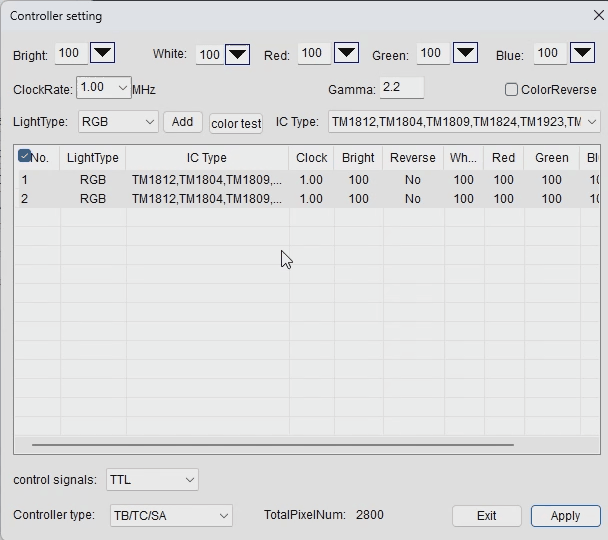

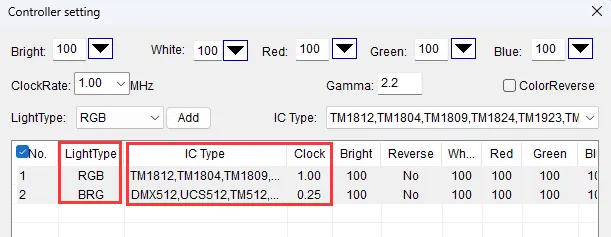

На практике это бесполезно, потому что вы можете выбрать 245 (SPI) или 485 (DMX) на контроллере Тип контроллера Это просто имя контроллера, такое как H801TC, H807SA, H801SB

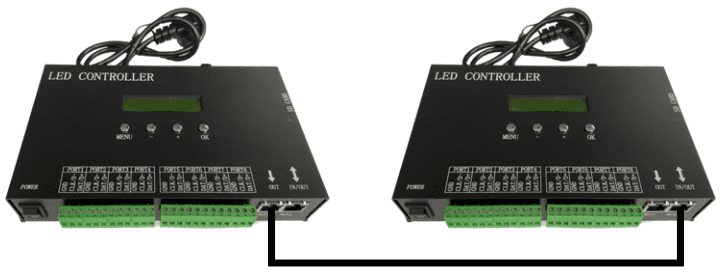

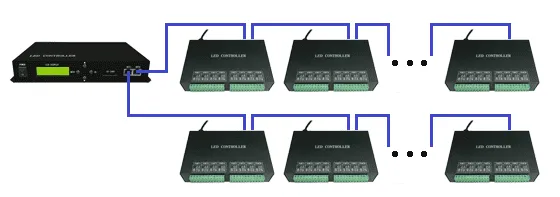

Примечание: Если вы используете главный контроллер (например, H801TC) для управления множеством ведомых контроллеров (H801RC с восемью портами или H802RA с четырьмя портами), вам следует выбрать "TB/TC/SA"


Для некоторых контроллеров с таймером или синхронизации по радиоканалу, вам следует выбрать NEW/TF

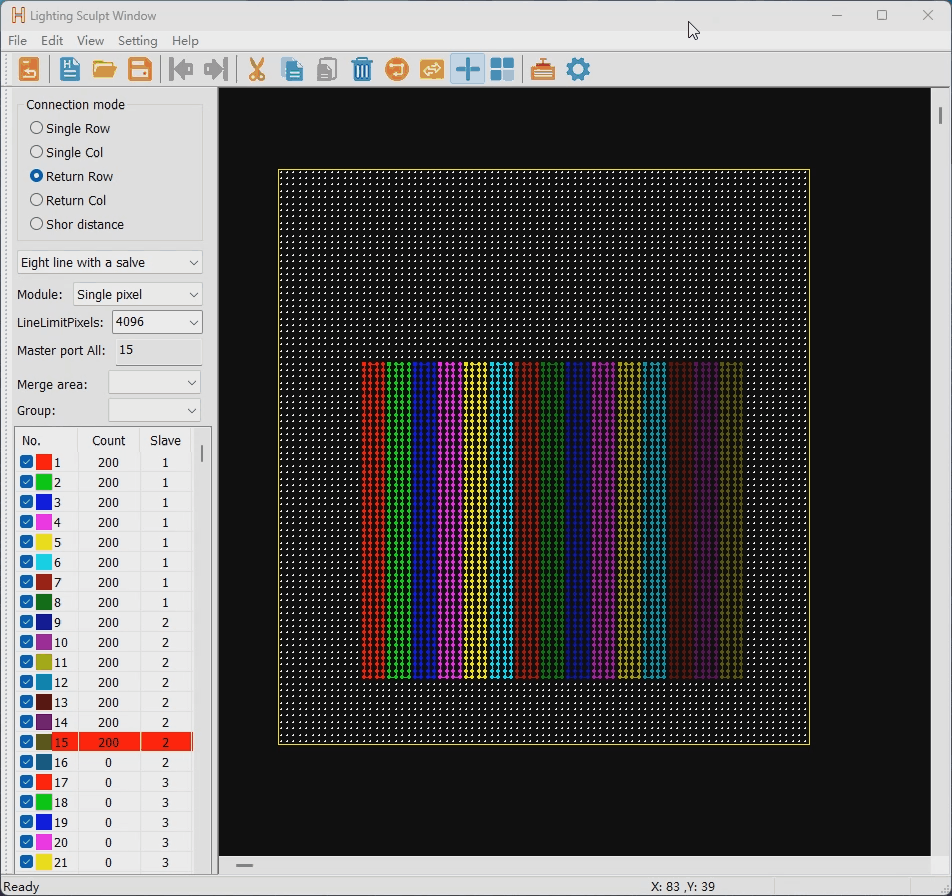

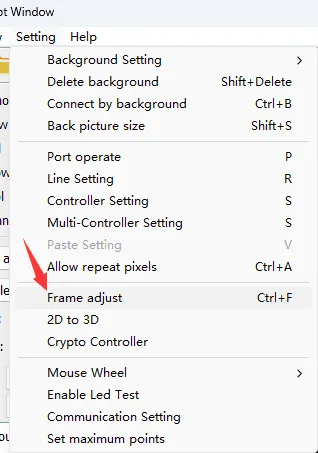

В конце концов, вам может потребоваться настроить размер рамки (холста)

Посмотрите видео ниже

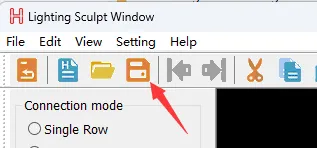

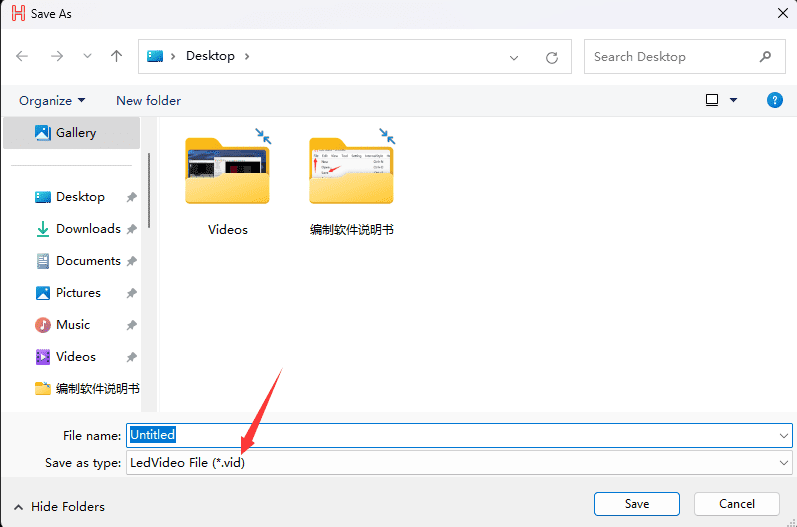

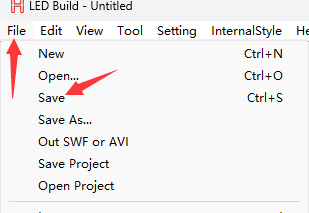

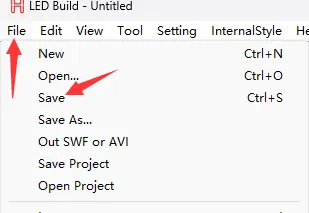

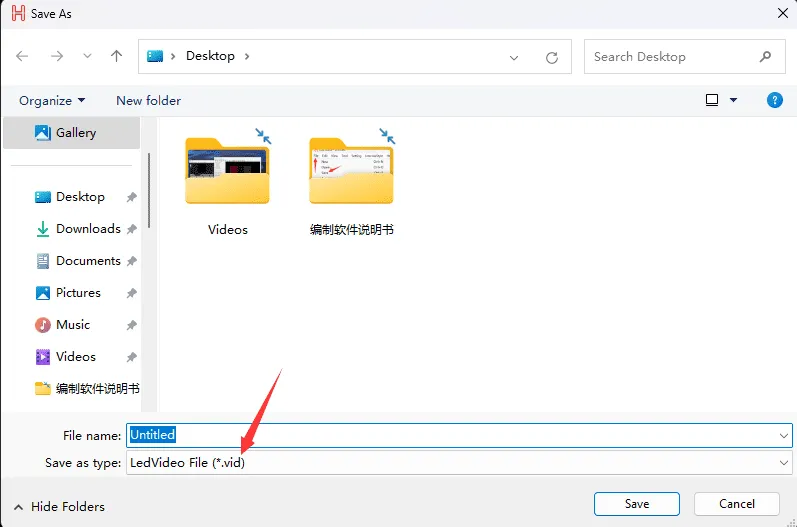

 Наконец, сохраните карту

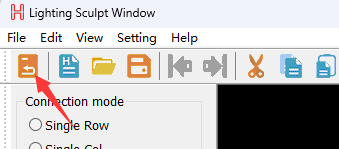

И вернитесь к созданию окна эффектов

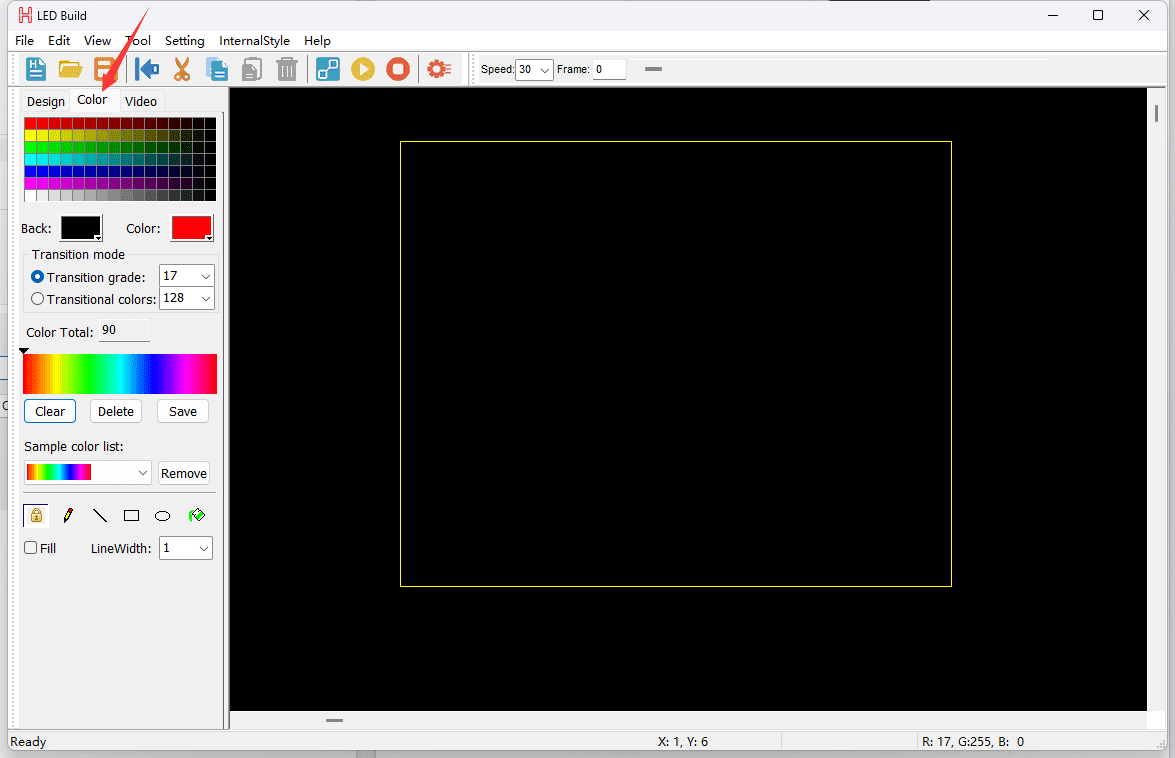

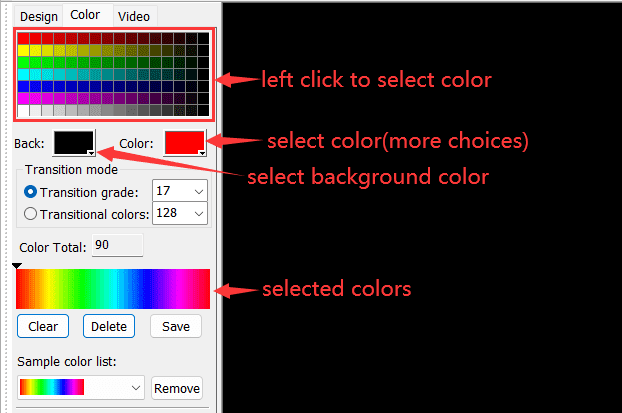

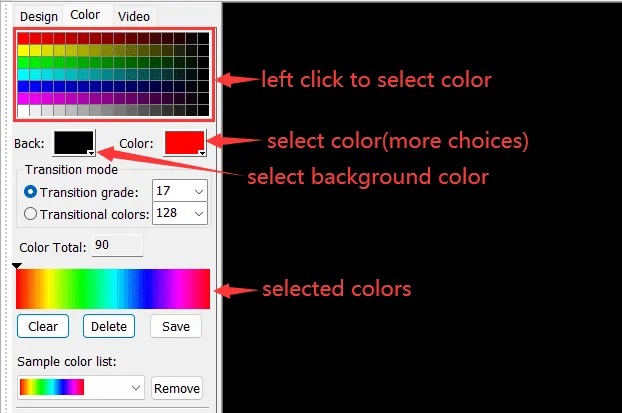

Сначала мы начинаем с "цвета"

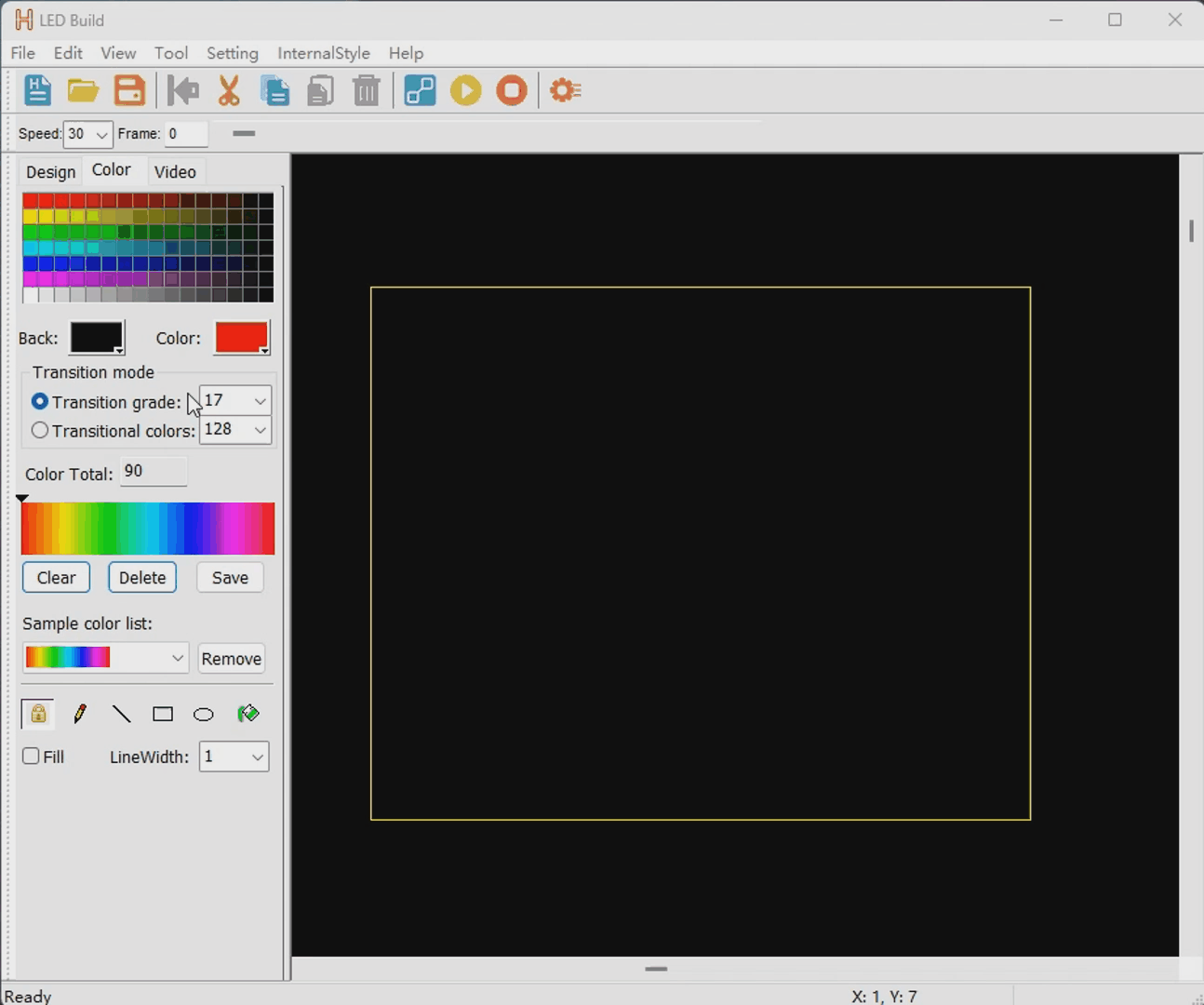

Режим перехода Степень перехода: Чем меньше степень, тем больше цветов будет Цвета перехода: Укажите количество цветов, когда один цвет плавно изменяется на другой
Смотрите видео ниже



В этом примере "Общее количество цветов" равно 66

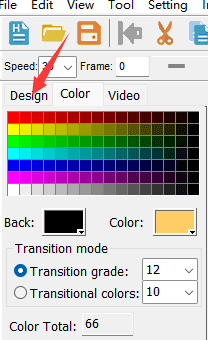

Затем нажмите " “Design”

В этом примере размер карты 100x100

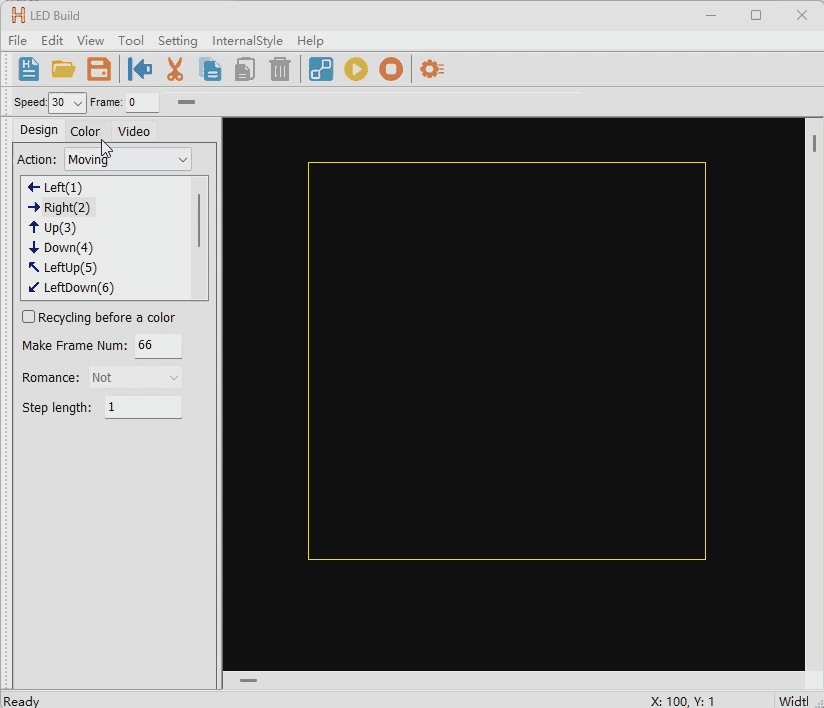

Сначала вам нужно установить количество кадров

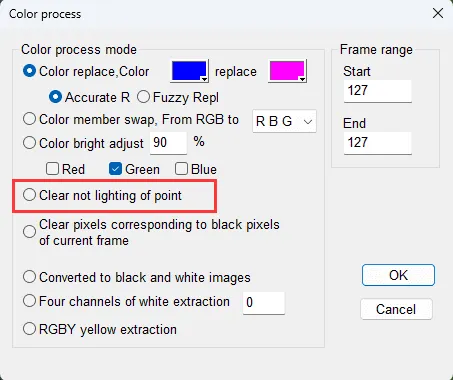

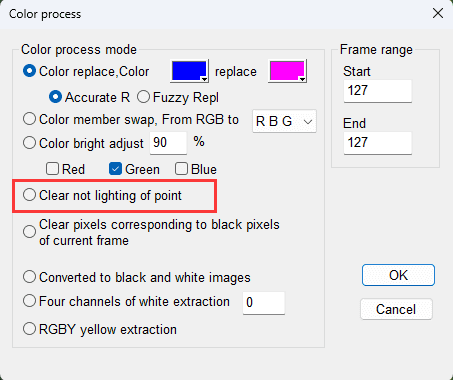

Здесь есть хитрость Лучше установить количество кадров кратное 66, например, 66, 132, 198, 264......и т. д. В этом примере вам лучше установить количество кадров равное 132 (больше 100, чтобы цвета покрыли всю карту) Все еще есть проблема: как удалить темные кадры

Пожалуйста, посмотрите видео ниже





Затем выберите " “Action”

Есть слишком много действий, я покажу вам, как сделать некоторые часто используемые действия,
пожалуйста, посмотрите видео ниже
