Условия использования схемы:

• Требуется и освещение качественным белым светом c изменением цветовой температуры, и цветная подсветка с изменением цвета свечения;
• Используется лента RGBW-MIX.

RGBW-MIX — самая универсальная лента, используя которую можно выполнить и декоративную подсветку (мультицветную или белую), и высококачественное основное освещение с желаемой цветовой температурой.
На светодиодной ленте RGB-MIX помимо светодиодов красного, синего и зеленого свечения, установлены еще и светодиоды теплого и холодного белого свечения, либо используются пятицветные светодиоды.

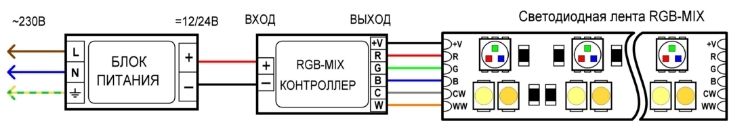

Лента RGB-MIX подключается 6 проводами: один провод — общий «плюс» и пять проводов — пять каналов соответствующего цвета (красный, зеленый, синий, белый холодный и белый теплый).

Подбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ

Мощность блока питания (Вт) ≥ длина подключаемой ленты (м) × мощность ленты (Вт/м) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36, 48 В.

Если блок питания планируется размещать в жилом помещении, необходимо проверить, чтобы параметр «использование с устройствами ШИМ» соответствовал значению «для любых помещений».

Пример: требуется подключить 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ 4 м × 9.6 Вт/м × 1.25 = 48 Вт.
Необходимо использовать блок питания мощностью 50 Вт или более.

Подбор контроллера (5-канального диммера)

РАСЧЕТ МОЩНОСТИ КОНТРОЛЛЕРА

Поскольку у лент RGBW-MIX мощность по каналам может распределяться неравномерно, при выборе контроллера лучше ориентироваться на ток нагрузки, который обычно указывается для каждого канала (см. следующий пункт).

РАСЧЕТ ТОКА НАГРУЗКИ КОНТРОЛЛЕРА НА КАНАЛ

Ток потребления 1 канала ленты (А) = мощность 1 канала ленты (Вт) / 5 / напряжение питания ленты (В)

ВЫБОР ТИПА КОНТРОЛЛЕРА

Выбрать контроллер, у которого:

• Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
• Соответствующие расчету выше параметры тока нагрузки. Максимальный ток нагрузки контроллера обычно обозначен несколькими цифрами, например, 5×4 А. Это означает, что контроллер имеет 5 каналов по 4 А. Максимальный ток нагрузки любого из каналов контроллера должен превышать ток потребления ленты, подключаемой к этому каналу. Ток, потребляемый лентой по одному каналу, можно рассчитать исходя из мощности одного канала ленты, которая в этом случае указывается в паспорте на ленту.
• Количество каналов управления: 5 CH (5 каналов RGBW).
• Соответствующий задаче тип/протокол управления (см. ТИПЫ/ПРОТОКОЛЫ УПРАВЛЕНИЯ).
