Как подключить несколько светодиодных RGBW-лент с разной мощностью каналов с использованием RGBW-контроллеров и усилителя?

Условия использования схемы:

• Требуется и освещение качественным белым светом, и цветная подсветка с изменением цвета свечения;
• Недостаточно мощности белого канала контроллера, но мощности каналов RGB хватает;
• Используется лента RGBW.

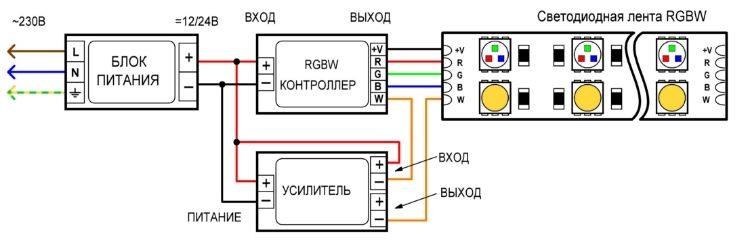

Часто на лентах RGBW цветной и белый свет формируется отдельными светодиодами. При этом мощность белого канала может быть больше, чем мощность красного, зеленого или синего каналов. Иногда это делается специально, т. к. цвет используется для декоративной подсветки, а белый свет для основного освещения. У контроллеров, как правило, мощность всех каналов одинакова. Поэтому может возникнуть ситуация, когда для каналов R, G, и B мощности контроллера достаточно, но недостаточно для канала W. В этом случае можно поставить одноканальный усилитель только на белый канал.

Подбор блока питания

РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ

Мощность блока питания (Вт) ≥ длина подключаемой ленты (м) × мощность ленты (Вт/м) × 1.25
где 1.25 — коэффициент запаса, необходимый для гарантированной надежной работы блока питания в течение длительного срока эксплуатации.

ВЫБОР ТИПА БЛОКА:

Выбрать блок питания с напряжением питания, соответствующим напряжению используемой светодиодной ленты: 12, 24, 36, 48 В.

Если блок питания планируется размещать в жилом помещении, необходимо проверить, чтобы параметр «использование с устройствами ШИМ» соответствовал значению «для любых помещений».

Пример: требуется подключить 4 м ленты мощностью 9.6 Вт/м.
Мощность блока питания ≥ 4 м × 9.6 Вт/м × 1.25 = 48 Вт.
Необходимо использовать блок питания мощностью 50 Вт или более.

Подбор контроллера (4-канального диммера)

РАСЧЕТ МОЩНОСТИ КОНТРОЛЛЕРА

Поскольку у лент RGBW мощность по каналам может распределяться неравномерно, при выборе контроллера лучше ориентироваться на ток нагрузки, который обычно указывается по каждому каналу (см. следующий пункт).

РАСЧЕТ ТОКА НАГРУЗКИ КОНТРОЛЛЕРА

Для ленты RGB обычно все три канала имеют одинаковую мощность и одинаковый потребляемый ток. Если ток не указан в паспорте, его можно вычислить по формуле

Внимание! Необходимо учитывать, что у лент RGBW мощность и потребляемый ток «белого» канала может быть больше, чем остальных. Поэтому при выборе контроллера необходимо ориентироваться на тот канал, мощность которого больше. Информация об этом указана в паспортах лент.

ВЫБОР ТИПА КОНТРОЛЛЕРА

Выбрать контроллер, у которого:

• Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
• Соответствующие расчету выше параметры тока нагрузки. Максимальный ток нагрузки контроллера обычно обозначен несколькими цифрами, например, 4×5 А. Это означает, что контроллер имеет 4 канала по 5 А. Максимальный ток нагрузки любого из каналов контроллера должен превышать ток потребления ленты, подключаемой к этому каналу. Ток, потребляемый лентой по 1 каналу, можно рассчитать исходя из мощности одного канала ленты, которая в этом случае указывается в инструкции на ленту.
• Количество каналов управления: 4 CH (4 канала RGBW).
• Соответствующий задаче тип/протокол управления (см. ТИПЫ/ПРОТОКОЛЫ УПРАВЛЕНИЯ).

Подбор усилителя

РАСЧЕТ МОЩНОСТИ УСИЛИТЕЛЯ

Мощность усилителя (Вт) ≥ длина ленты (м) × мощность канала W ленты (Вт/м)

РАСЧЕТ ТОКА НАГРУЗКИ УСИЛИТЕЛЯ:

Для ленты RGB обычно все три канала имеют одинаковую мощность и одинаковый потребляемый ток. Если ток не указан в паспорте, его можно вычислить по формуле

Ток нагрузки усилителя (А) = длина ленты (м) × мощность канала W ленты (Вт/м)) / напряжение питания ленты (В)

ВЫБОР ТИПА УСИЛИТЕЛЯ

Выбрать усилитель, у которого:

• Напряжение питания и выходное напряжение соответствуют напряжению питания используемой светодиодной ленты (12, 24, 36, 48 В).
• Соответствующие расчету выше параметры мощности и тока нагрузки. Мощность усилителя зависит от напряжения питания и может быть представлена несколькими числами. Например, у усилителя с напряжением питания 12/24 В мощность может иметь значения 180/360 Вт. Это означает, что при напряжении 12 В максимальная мощность усилителя 180 Вт, а при напряжении 24 В — 360 Вт.
• Количество каналов управления: 1 CH (1 канал).
