Как подключить светодиодную ленту к контроллеру?

Подключение пятиканального контроллера к светодиодной ленте.

В статье мы расскажем, как правильно подключить светодиодную ленту к контроллеру.

RGBW-MIX — самая универсальная лента, используя которую можно выполнить и декоративную подсветку (мультицветную или белую), и высококачественное основное освещение с желаемой цветовой температурой. На ленте этого типа помимо светодиодов красного, синего и зеленого свечения, установлены еще и светодиоды теплого и холодного белого свечения, либо используются пятицветные светодиоды, т.е. всего 5 каналов цвета свечения.

В данном случае мы будем подключать пятиканальный котроллер. Для лент с меньшим количеством цветов свечения, контроллер подбирается соответственно.

Шаг 1. Подключаем провода ленты к контроллеру.

Лента RGB-MIX подключается 6 проводами: один провод — общий «плюс» и пять проводов — пять каналов соответствующего цвета (красный, зеленый, синий, белый холодный и белый теплый).

Шаг 2. Подаем питание на контроллер.

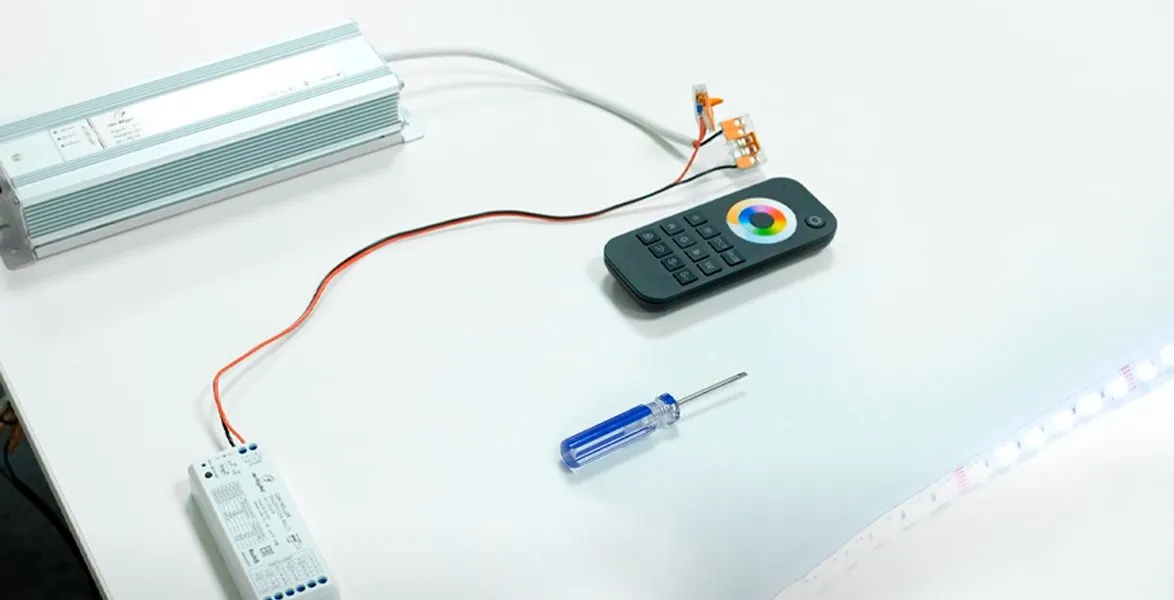

Данная лента питается стабилизированным напряжением 24V, соответственно, блок питания подбирается так же стабилизированный по напряжению 24V. Подключаем плюс к плюсу, минус – к минусу. Подключаем и смотрим на работоспособность.

Шаг 3. Настройка режима.

Для начала необходимо перевести контроллер в режим RGBW-MIX. Следуя инструкции, зажимаем и удерживаем клавишу Match на 16 секунд. После удерживания клавиши на корпусе должен загореться огонек синего цвета. На самом контроллере также есть табличка с подсказкой. Таким образом, наша лента перешла в режим RGBW-MIX.

Шаг 4. Управление.

Для управления ленты напрямую необходим пульт, в данном случае именно пятиканальный. Можно выбрать многозонный пульт, но если у вас всего одна зона в вашем помещении, достаточно выбрать однозонный. Так как здесь у нас контроллер серии smart, то и пульт выбран этой же серии.

Для работы пульта с контроллером, его необходимо привязать. Включаем клавишу Match на 2 секунды на контроллере. После этого нажать кнопку включения на пульте.

Теперь вы можете переключать режимы и настраивать цвет свечения. Готово!
