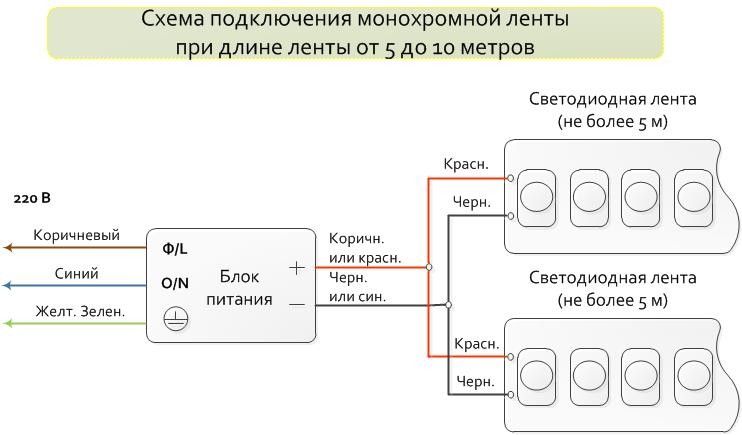

Схема подключения светодиодной ленты длиной от 5 до 10 метров.

При подключении свыше 5 метров светодиодной ленты, нужно запомнить главное правило:
   нельзя подключать последовательно более 5 метров ленты.
Отрезки ленты в таком случае должны подключаться только параллельно.

 Подключение может быть выполнено напрямую к блоку питания или к удлиняющему проводу, идущему от блока питания.
 В этом случае необходимо учитывать суммарную нагрузку всех отрезков ленты подключенному к этому проводу и подбирать соответствующее сечение проводников.

  Далее подключение осуществляется как обычно: лента подключается к блоку питания с обязательным соблюдением полярности.
Блок питания подключается к сети 220V при отключенном напряжении.
