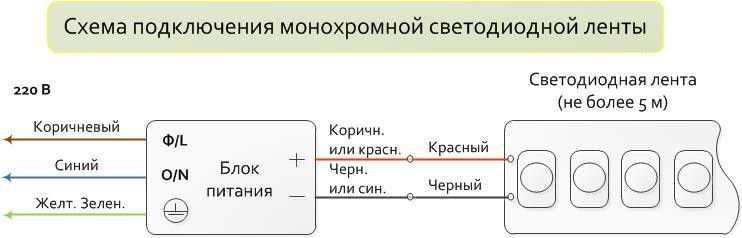

Схема подключения одноцветной светодиодной ленты

Подключить одноцветную светодиодную ленту очень просто.

На светодиодной ленте есть 2 провода, идущие от клемм "+" и "-". Их необходимо подключить к соответствующим проводам или клеммам у блока питания. Обычно для "плюсовых" проводов используется кабель красного или коричневого цвета, а для "минусового" провода используется кабель синего или черного цветов.
Внимательно проверьте соблюдение полярности проводов. При неправильном подключении лента не будет светиться.

После подключения светодиодной ленты к источнику питания необходимо подключить его к сети 220V.

Внимание! При работе с сетевыми проводами, они должны быть обесточены!

Клеммы или провода блока питания подключаются к сетевому кабелю так же соответственно расцветке или маркировке.
Красный или коричневый провод или клемма "L" подключается на фазу, синий или черный провод, или клемма подключается на "ноль" .
Обычно фаза идет от выключателя, а ноль напрямую от щитка. Определить фазу и ноль можно специальным тестером.
В принципе, нет ничего страшного при не соблюдении полярности при подключении к сети 220V.
При наличии заземления ( желто-зеленый провод) он подключается к соответствующему проводу в проводке или розетке.
