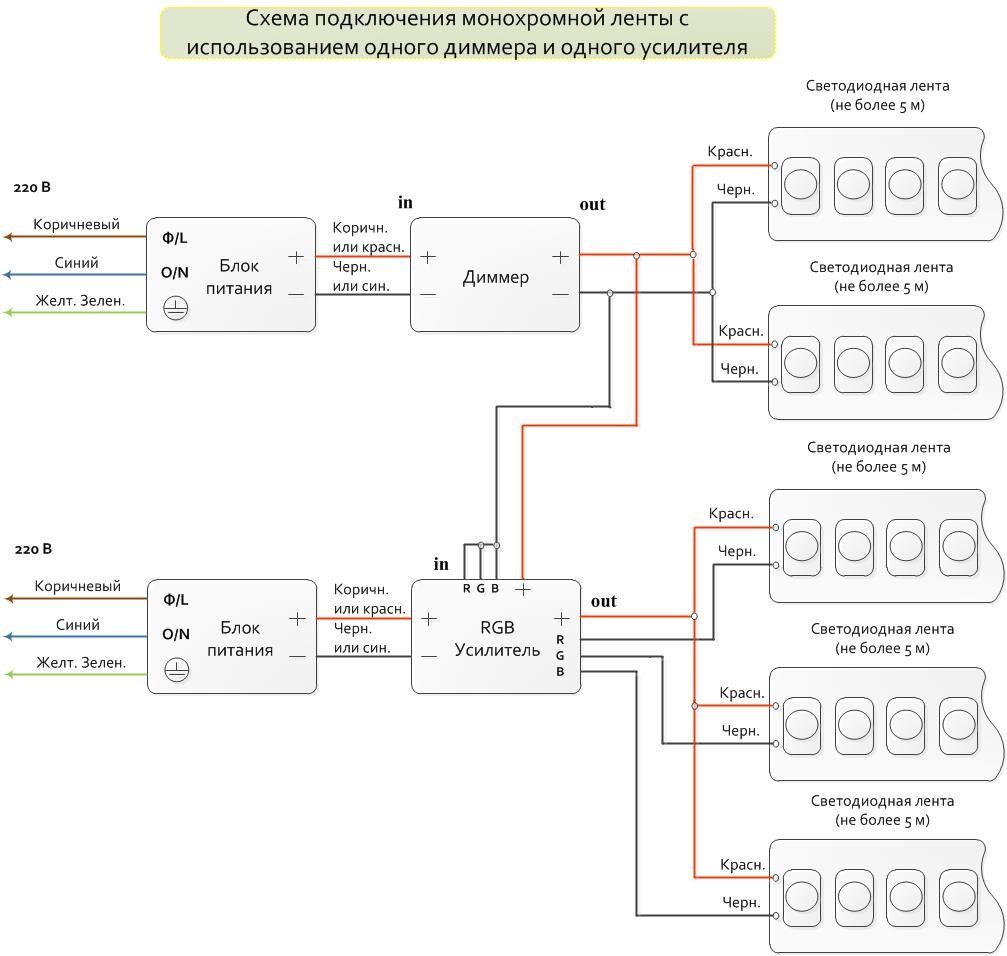

Схема подключения большого количества светодиодной ленты к диммеру с использованием усилителя

При необходимости подключения к одному диммеру большого количества светодиодной ленты мы можем использовать одноканальный или rgb усилитель.
Rgb усилитель отличается от одноканального только наличием трех параллельных каналов усиления.
Усилитель возможно подключить как к тому же (при достаточной мощности), так и к дополнительному блоку питания
  • Часть ленты подключается напрямую к диммеру
  • Вторая часть ленты подключается к выходу усилителя, при этом необходимо равномерно распределять нагрузку между тремя каналами rgb усилителя.
  • Вход усилителя подключается к выходу диммера, при этом на входы RGB ставится перемычка для объединения этих каналов.
  • Диммер и усилитель  подключаются к блоку( или блокам) питания.
  • Блок питания подключается к сети 220V
Не забывайте рассчитывать сечение проводов соответственно анргузке. Не соблюдения сечения может привести к пожару!

Обычно плюсовой и фазный провод выполнен кабелем красного или коричневого цвета, минусовой и нулевой провод выполнен синим или черным кабелем. Заземление - желто-зеленый провод.
Если вы не уверены в наличии заземления, не подключайте заземляющий провод.
