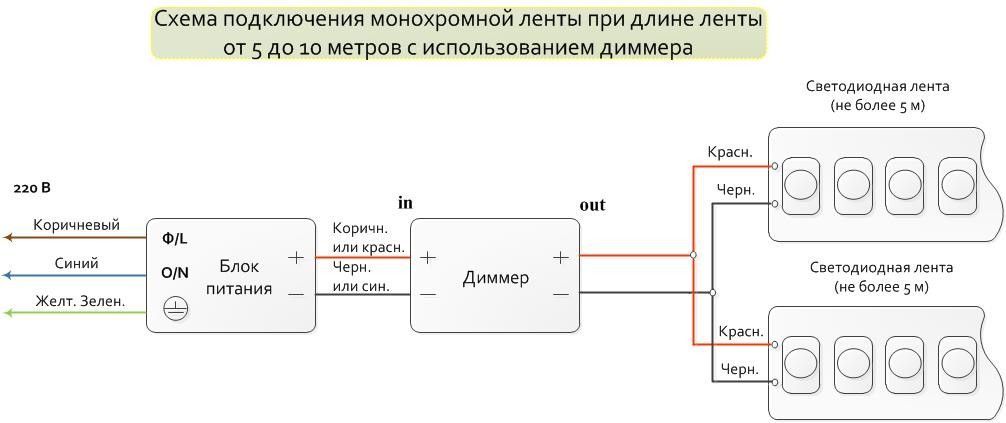

Схема подключения 10 метров светодиодной ленты к диммеру

При подключении светодиодной ленты к диммеру следует учитывать несколько моментов:
  • Мощность блока и диммера должны быть равны или больше, чем суммарная мощность подключаемых лент
  • Каждая светодиодная лента подключается параллельно. Подключение осуществляется непосредственно к диммеру или к дополнительному проводу. При использовании дополнительного провода его сечение должно быть рассчитано, исходя из суммы мощностей всех подключаемых лент.
Светодиодная лента подключается к OUT разъему диммера, соблюдая полярность.
Провод от блока питания подключается к входу IN диммера, соблюдая полярность.

Обычно плюсовой провод выполнен кабелем красного или коричневого цвета, минусовой провод выполнен синим или черным кабелем.

В последнюю очередь блок питания подключается к сети 220 вольт.
Если вы не уверены в наличии заземления, не подключайте заземляющий провод.
