Схема подключения 5 метров rgb светодиодной ленты

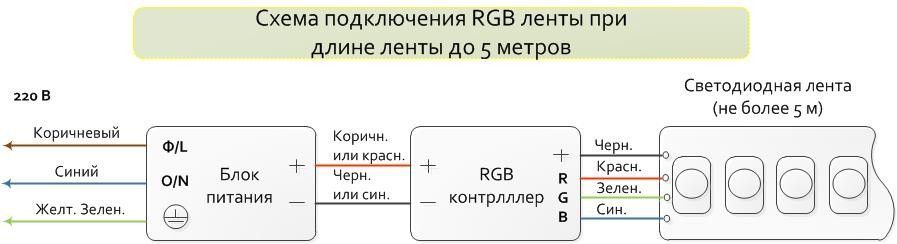

Схема подключения 5 метров rgb светодиодной ленты
Для подключения вам понадобятся блок питания, rgb контроллер и многоцветная светодиодная лента.

Светодиодная лента подключается к выходу контроллера в соответствии с маркировкой:
  • Черный провод подключается на клемму "+"
  • Красный провод подключается на клемму R
  • Синий провод подключается на клемму B
  • Зеленый провод подключается на клемму G
На вход контроллера подается питание с блока питания с соблюдением полярности.

Вход блока питания подключается к сети 220 вольт.
Если вы не уверены в наличии заземления, не подключайте заземляющий провод.
